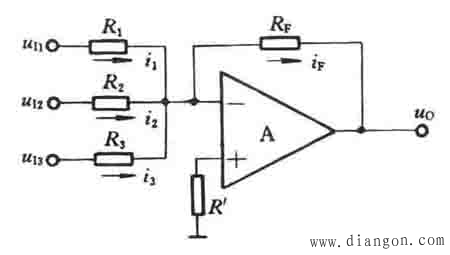

反相输入求和电路

为了保证集成运放两个输大端对地的电阻平衡，同相输入端电阻R’的阻值应为

R’=R1//R2//R3//RF (1)

由于“虚断”，i_=0，因此

i1 i2 i3=iF

又因集成运放的反相输入端“虚地”，故上式可写为

可见，电路的输出电压uo反映了输入电压u11、u12和u13相加所得的结果，即电路能够实现求和运算。如果电路中电阻的阻值满足关系R1=R2=R3=R，则上式成为

当然，按照同样的原则，可以将求和电路的输入端扩充到三个以上，电路的分析方法是相同的。

通过上面的分析可以看出，反相输入求和电路的实质是利用“虚地”和“虚断”的特点，通过各路输入电流相加的方法来实现输入电压的相加。

这种反相输入电路的优点是，当改变某一输入回路的电阻时，仅仅改变输出电压与该路输入电压之间的比例关系，对其他各路没有影响，因此调节比较灵活方便。另外，由于"虚地"，因此，加在集成运放输入端的共模电压很小。在实际工作中，反相输入方式的求和电路应用比较广泛。
