三相变压器组的磁路系统

三相变压器的磁路系统，可分为各相磁路彼此无关和彼此相关的两类。

1.三相组式变压器

　三相组式变压器是由3个磁路相互独立的单相变压器所组成的，三相之间只有电的联系而无磁的联系。如图1所示。虽然各磁路相互独立，原边.副边绕组可根据要求接成星形(Y)或三角形(△)。但当对原边绕组施加对称的三相电压时，..便会对称，空载电流也是对称的。

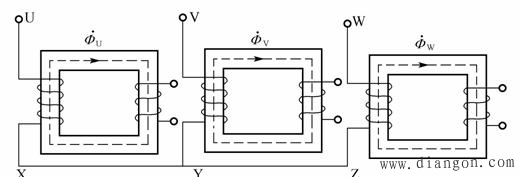

图1　三相变压器组的磁路系统

2.相心式变压器

与三相组式变压器不同，三相心式变压器的磁路相互关联。它是通过铁轭把3个铁心柱连在一起的。如图2所示。这种铁心结构是从单相变压器演变过来的，把3个单相变压器铁心柱的一边组合到一起，而将每相绕组缠绕在未组合的铁心柱上。由于在对称的情况下，组合在一起的铁心柱中不会有磁通存在，故可以省去。和同容量的三相组式变压器相比，三相心式变压器所用的材料较少.质量轻。但它的缺点在于：

(1)采用三相心式变压器供电时，任何一相发生故障，整个变压器都要进行更换，如果采用三相组式变压器，只要更换出现故障的一相即可。所以三相心式变压器的备用容量为组式变压器的3倍；

　(2)对于大型变压器来说，如果采用心式结构，体积较大，运输不便。

基于以上考虑，为节省材料，多数三相变压器采用心式结构。但对于大型变压器而言，为减少备用容量以及确保运输方便，一般都是三相组式变压器。

图2　三相心式变压器的磁路系统
