电流互感器极性接错的危害

电流互感器在接线时把极性接错，将会产生以下危害：
1、电流互感器如用在继电保护电路中，将引起继电保护层装置的误动或拒动。
2、电流互感器如用在仪表计量回路中，功率表和电度表的正确测量将受到影响。
3、采用不完全星形联结的电流互感器，如任一相极性接反，都会引起未接电流互感器(一般为中相)的一相较其它相电流增高倍。
4、采用不完全星形联接的电流互感器，如两相均接反，虽然二次测的三相电流仍平衡，但与相应的一次电流的相角差为180°，从而将使电度表反转。电流互感器有几种接线方法
电流互感器根据其应用场合及不同的情况有几种不同的接线方式。
1、一台电流互感器用于单相回路的接线。
这种接线方式常用于三相对称电路中，对其中一相负荷电流进行监视。
2、两台电流互感器接成不完全星形联结。
这种接线方式适用于测量三相三线电流、有功、无功电力及保护相间短路故障等。
3、两台电流互器的差联结，如图所示。

这种接线方式适用于保护相间短路故障。

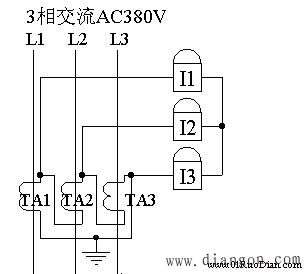

4、三台电流互感器接成星形联接如图所示。

这种联接方式用于三相四线制系统中，用以测量电流、电力和保护任何形式的短路故障。
5、用三台电流互感器接成三角形联接。如图所示。

这种接线方式用于配合三只电流继电器保护各种短路故障。
6、三台电流互感器用于零序保护接线，如图所示

这种接线方式用于零序保护。
