电动机绝缘测量方法及注意事项

正确掌握兆欧表使用及接线后，下面分别介绍电机绕组对地绝缘电阻测量、电机绕组相间绝缘电阻测量和电机外绕组层间（匝间）绝缘电阻测量方法。
电机绕组对地绝缘测量
1、测量电机绕组对地绝缘时，要把电机的接线全都拆掉。

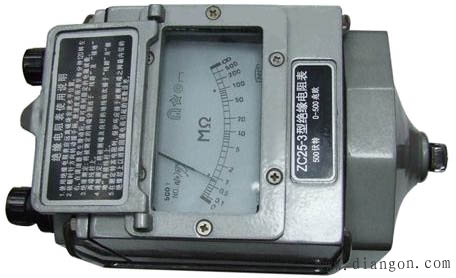

2、检查ZC25-3型兆欧表的好坏，做开路、短路试验。
3、摇表没问题后，用摇表一个表笔接电机外壳，转动摇把，达到120转/分，此时另一个表笔接绕组的一端，当读数稳定时，就是这个绕组的对地绝缘阻值。三个绕组要分别测量三次，有的电机是已经把星型连接接好了的，只引出三根出线，那就只需摇测一次就行。
电机绕组相间绝缘测量
相间绝缘就是绕组之间的绝缘，把表笔先接在一个绕组上，然后转表、测量另一个绕组与它的阻值。最低要求是每伏一千欧姆，即1kΩ/V。380V的电机是380kΩ。一般要求电机相间绝缘电阻>0.5MΩ。
电机绕组层间（匝间）绝缘电测量

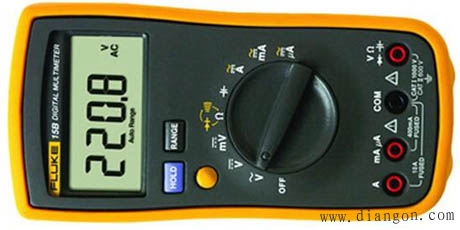

电机绕组层间（匝间）绝缘测量要使用万用表测量。就是通过比较三个绕组的直流电阻值来判断绕组是否存在层间（匝间）短路的故障。当测量后有一组数值明显偏小时，就怀疑这组层间有问题了。
采用500V兆欧表（俗称的摇表），先测绕组对机壳的绝缘电阻值，数值越大越好；测量绕组之间的绝缘电阻值（需要把3个绕组的接线拆开，然后两两分别测量），也是数值越大越好。测量的绝缘电阻值为0或者小于0.4MΩ就说明绝缘损坏或不合格，需要处理。
电机测量电阻前要放电没听说过，自己测也没放过。万用表测量小电阻，摇表测的是绝缘电阻。交流电机一般有六个个接线柱，万用表测绕组的通断，摇表主要是测绕组匝间短路及绕组的对地电阻。
测量三相电机绕组电阻时不需要放电，直接用万用表的电阻档测量，电机功率较大的用1欧档，功率较小的用10欧，分别测量三相绕组的阻值，正常为三相阻值相同。测量电机的绝缘电阻则使用摇表（兆欧表），分别测量相间绝缘电阻及对地绝缘电阻，其阻值大于1MΩ/kV为合格。（http://www.gdzrlj.com/版权所有）三相电机：用1档测三相绕组的电阻值，正常应三相阻值相同，相间没短路，相间绝缘电阻及对地绝缘电阻应大于1MΩ/kV（绝缘电阻用兆欧表测量较准确）。
如果是380v的应选择500v的兆欧表每分钟120转的转速测量，对地电阻大于1兆欧可以用，正常是接近无穷大的。

电机测量电阻前要放电吗？万用表和摇表分别怎么测呢？
测线圈电阻只有一种情况需要放电：单相电机的主绕组开路，就是不通。在这种情况下给电机通电断开后会在电容里面蓄上电，电压从0到220V，此时必须将电机的两根引线短接一下。
万用表一般测量线圈电阻，阻值较低。单相电机高的也只有100多Ω。用高阻挡（20M）也可以测绝缘电阻，但是因为万用表电压不高，测量结果会有误差，可能万用表测出来绝缘良好，摇表测出来却漏电，因为摇表的电压有500V和1000V，能够击穿较弱的绝缘。
380V电机接线柱一般6根线，板上标注有U1、V1、W1、W2、U2和V2，测线圈电阻是否平衡用万用表低阻档（200Ω）分别测量U1与U2、V1与V2、W1与W2，绝缘用摇表测三相互相之间的电阻和三相对地电阻，大于0.5MΩ即可。
220V电机的接线柱有多种：有6线的，有4线的，有3线的，有直接2线的。
