单稳态触发器的应用
时间：2023-03-13作者：佚名
|
1.定时

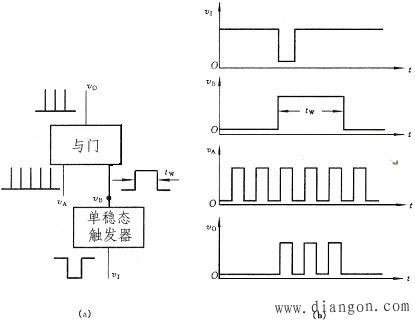

由于单稳态触发器能产生一定宽度tW的矩型输出脉冲，如利用这个矩形脉冲作为定时信号去控制某电路，可使其在tW时间内动作或不动作。例如，利用单稳态输出的矩形脉冲作为与门输入的控制信号如图1，则只有这个矩形波的tW时间内，信号vA才有可能通过与门。  图1 单稳态触发器作定时电路的应用

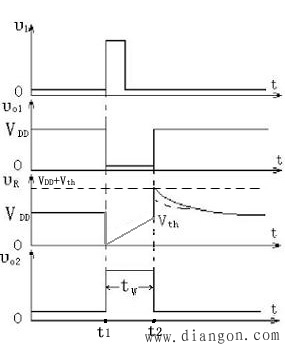

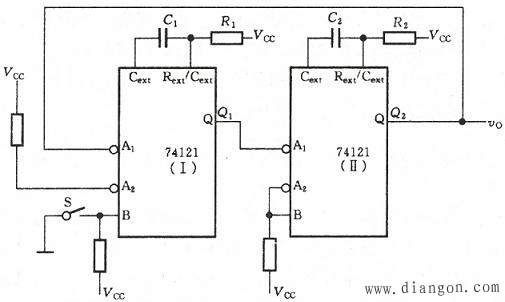

2.延时 单稳态触发器的延时作用不难从图 所示微分型单稳态触发器的工作波形看出。图中输出端v01的上升沿相对输入信号vI的上升沿延迟了tW一段时间。单稳态的延时作用常被应用于时序控制。  3.多谐振荡器 利用两个单稳态触发器可以构成多谐振荡器。由两片74121集成单稳态触发器组成的多谐振荡器如图2所示，图中开关S为振荡器控制开关。 合上电源时，开关S是合上的，电路处于Q1=0，Q2=0状态，将开关S打开，电路开始振荡，其工作过程如下：在起始时，单稳态触发器Ⅰ的A1为低电平，开关S打开瞬间，B端产生正跳变，单稳态Ⅰ被触发，Q1输出正脉冲，其脉冲宽度0.7R1C1,当单稳态Ⅰ暂稳态结束时，Q1的下跳沿触发单稳态Ⅱ，Q2端输出正脉冲，此后，Q2的下跳沿又触发单稳态Ⅰ，此后周而复始地产生振荡，其振荡周期为T =0.7( R1C1 R2C2)  图2 由单稳态触发器构成的多谐振荡器

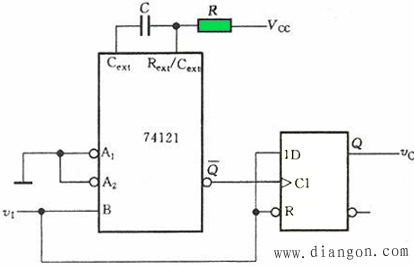

4. 噪声消除电路 利用单稳态触发器可构成噪声消除电路（或称脉冲鉴别电路）。通常噪声多表现为尖脉冲，宽度较窄，而有用的信号都具有一定宽度。利用单稳态电路，将输出脉宽调节到大于噪声宽度而小于信号脉宽，即可消除噪声。由单稳态触发器组成的噪声消除电路及波形如图3所示。  图3(a) 噪声消除电路逻辑图

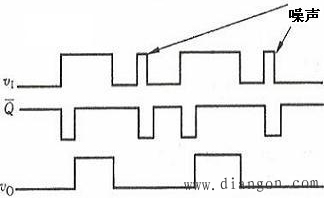

 图3(b) 噪声消除电路波形图 图中，输入信号接至单稳态触发器的输入端和D触发器的数据输入端及直接置0端。由于有用的信号大于单稳态输出脉宽，因此单稳态Q输出上升沿使D触发器至1，而当信号消失后，D触发器被清0。若输入中含有噪声，其噪声前沿使单稳态触发翻转，但由于单稳态输出脉宽大于噪声宽度，故单稳态Q输出上升沿时，噪声已消失，从而在输出信号中消除了噪声成分。 |
