交流电路功率的测量

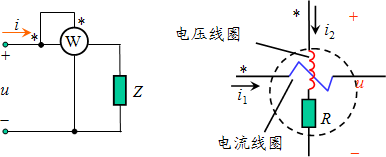

使用功率表应注意：

1.同名端：在负载的u、i为关联参考方向下，电流 i 从电流线圈“*” 号端流入，电压u正端接电压线圈“*”号端，此时P表示负载吸收的功率。

2.量程：P的量程 = U的量程×I的量程×cosφ_N 。

测量时，P、U、I均不能超量程。

例17. 已知 f = 50Hz，且测得 U = 50V，I = 1A，P = 30W。用三表法求电感线圈的参数R及L。

解：方法1：功率表的读数表示电阻吸收的有功功率。

方法2：功率表的读数表示线圈吸收的有功功率。
