什么是互感现象?互感现象产生原因

在环形磁芯上用漆包线绕一个耦合电感，初级60匝，次级30匝，如图所示。

在环形磁芯上用漆包线绕一个耦合电感，初级60匝，次级30匝，如图所示。

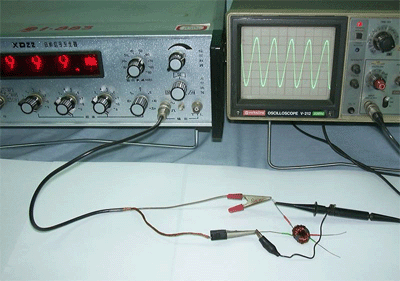

在初级加上999kHz的正弦信号，用示波器观察到正弦波形。

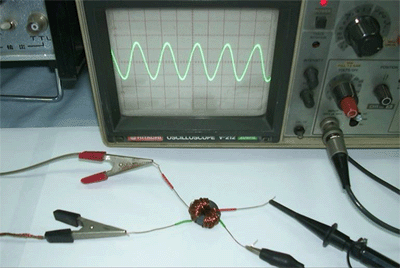

在耦合电感的次级上，可以观察到正弦波形，其幅度约为初级电压的一半。

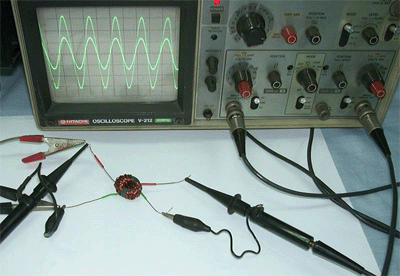

用双踪示波器可以同时观察耦合电感初级和次级线圈上的正弦电压波形，它们的相位是相同的。

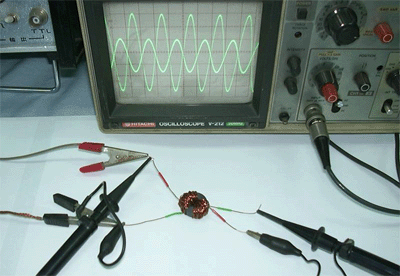

当我们改变次级线圈的绕向时，耦合电感初级和次级线圈上电压波形的相位是相反的。

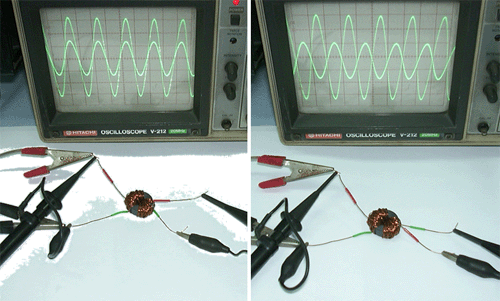

为了区别这两种情况，需确定耦合电感的同名端，图示耦合电感线圈的两个红色（或绿色）端钮是一对同名端。当初次级电压参考方向的正极都在同名端时，它们的相位相同。
