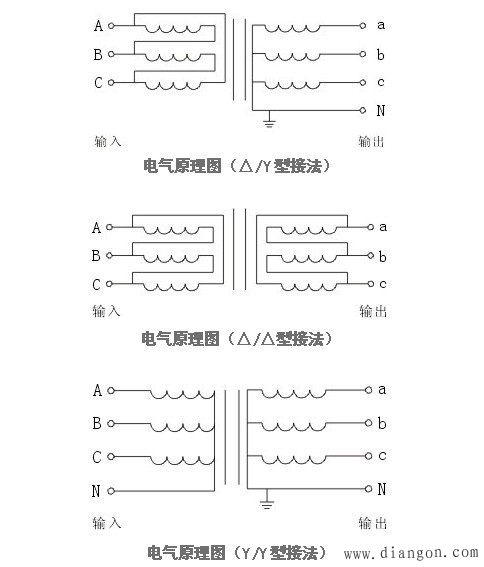

三相隔离变压器原理图

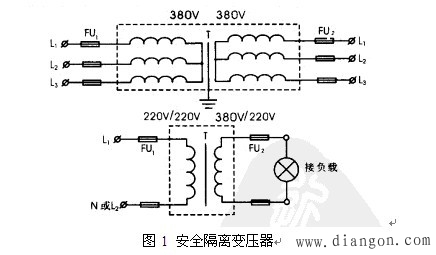

图1 安全隔离变压器
当电气设备外壳漏电时，无论次级线圈的哪一端对电器外壳通路，都不会造成人身触电。这种变压器初、次级都装有熔丝保险，变压器的铁芯和金属外壳都对地进行可靠连接，起到屏蔽作用，具有抗干扰性能，用来作仪器、电动手动工具的安全电源非常可靠。变压器的电压可根据需要来选，一般规格有单相220/220V，220/36V、380/220V。三相380/380V、380/220V、380/36V。使用中要特别注意用电器的总容量要小于安全隔离变压器的容量。目前生产的安全隔离变压器容量为0.1-15KVA。
在农村家庭接三眼安全插座时，应将电器插座的接地端接到三相四线制的零线上，以达到保护接零的目的。它可用于家用电器的保护上，如洗衣机、电冰箱等。因这些家用电器工作在潮湿的环境中，其金属外壳容易发生漏电。但应用此方法需要吧插座的接地端直接接到进户前的零线上。
