三相基波合成磁势—旋转磁势

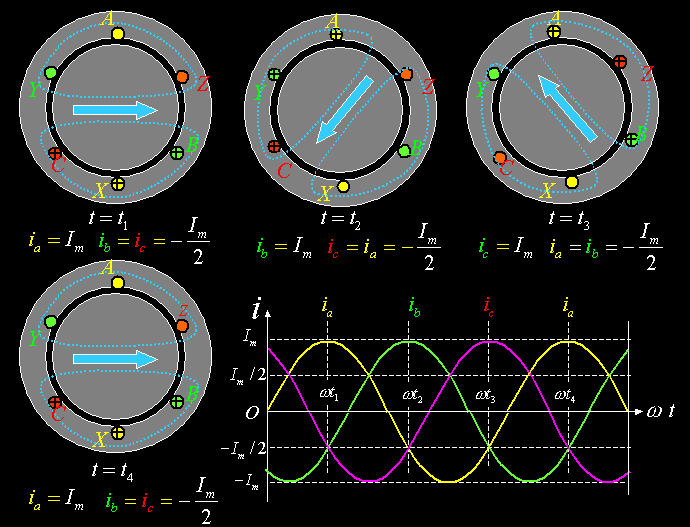

1. 三相对称电流通入三相对称绕组

绕组的的首、末端： A B C 、X Y Z

电流的正、负： 头出尾进、尾出头进

1.三相对称电流通入三相对称绕组时，在电机内部可自动产生一个圆形旋转磁势
用动画演示（动画2）(动画1),关于圆形——椭圆形——脉振磁势的说明 2. 旋转磁势的转向永远是由带有超前电流的相转向带有滞后电流的相。改变旋转磁场转向的方法：调换接在电源上的任意两根线（即改变相序）即可。
3.旋转磁势的幅值为:
F ₁ = (m/2) F_p1 = (m/2) 0.9 (I₁ N₁/ p) K_w1 , 本例子中： m = 3（相）
4.旋转磁势的转速（即同步转速）为:
n₁ = 60f /p
5.当某相电流达到最大值时，旋转磁势的幅值位置恰好转到该相绕组的轴线上。 三相对称电流: I_am = I_bm = I_cm= I_{m ,}I_a、I_b、I_c 在时间上依差120^o
三相对称绕组: 匝数、绕型、线径三相均相等；三相在空间上依差120^o电角度

2. 三相对称电流的瞬时式

i_a = I_m sinωt

i_b = I_m sin (ωt-120)

i_c = I_m sin (ωt-240)

3. 各相产生的脉振磁势，并作数学变换：

f_a=F_p1 sinωtcosX

f_b=F_p1 sin（ωt-120^o） cos（X-120^o）

f_c=F_p1 sin（ωt-240^o） cos（X-240^o）

f_a = (1/2)F_p1sin(ωt-X ) (1/2)F_div1sin(ωt X )

f_b =(1/2)F_p1sin(ωt-X) (1/2)F_p1sin(ωt X-240^o)

f_c =(1/2)F_p1sin(ωt-X) (1/2)F_p1sin(ωt X-120^o)

4. 以上三式相加后即得到合成磁势为:

f₁= f_a f_b f_c= ( 3 / 2) F_p1 sin (ωt - X)
