异步电机运行原理

众所周知,异步电动机的定子上装有一套在空间上对称分布的三相绕组AX、BY、CZ如图1所示。当给这三相绕组通以交流电时,则在定转子气隙中产生磁场。此磁场在任何瞬间都是三相绕组各磁场的总和。通过右手定则对图1中不同瞬间电流与磁场方向的关系可知,合成磁场FΣ的方向与电流为最大值那一相绕组的轴线方向一致。因此随着电流最大值依次由A相→B相→C相→A相等顺序变化,合成磁场的方向也依次指向A相→B相→C相→A相等各相绕组的轴线方向。这就是说,这个合成磁场是一个“旋转磁场”。其旋转速度n0(同步转速)与交流电源频率成正比,而与磁场极对数成反比。

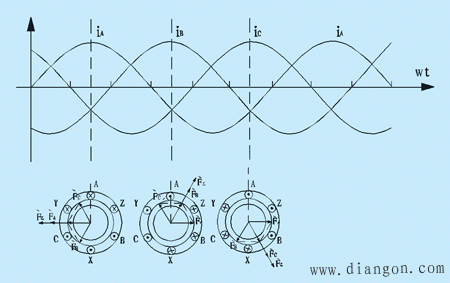

图1旋转磁场形成

由于旋转磁场的作用,转子导体切割磁场磁力线而产生感应电势,这个感应电势使闭合的转子导体产生电流,通电导体在磁场中又受到一个力的作用,这个作用在导体上的力,将使异步电动机旋转,其某一瞬间情况如图2所示。根据右手定则可知转子闭合导体电流的方向。再根据左手定则可知转子导体受力方向。此作用力产生的转矩XTD将克服阻力矩Mfz,使电机加速到电动力矩等于阻力矩为止。

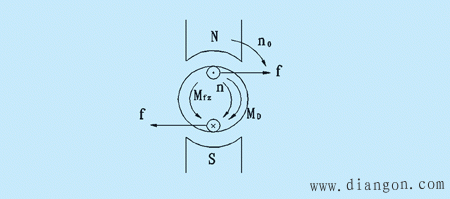

图2 旋转力矩形成
