什么是电流继电器?电流继电器的工作原理及作用_电流继电器接线图图解

电流继电器是用于电气设备或电动机免于过电流和欠电流的一种保护电器器件。将电流继电器线圈串接在主电路中，感测主电路的工作电流，电流继电器的过电流参数整定值一般为被保护线路额定电流的1.1～4倍。当被保护线路中电流正常时，衔铁不动作，被保护线路中的电流高于额定值，达到过电流继电器的整定值时，衔铁吸合，触点机构动作，常开和常闭触点输出相应的控制信号，从而达到保护的作用。

电流继电器的欠电流参数整定值一般吸引电流为线圈额定电流的30％～65％，释放电流为额定电流的10％～20％，因此，在电路正常工作时，衔铁是吸合的，只有当电流降低到某一整定值时，衔铁释放，触点机构动作，常开和常闭触点输出相应的控制信号，从而达到保护的作用。

电流继电器的作用
电流继电器作为启动元件用于发电机、变压器和输电线的过负荷和短路保护装置中，也就是说电流继电器常应用于自动控制电路中，它实际上是一种用较小的电流去控制较大电流的“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。
电流继电器的分类

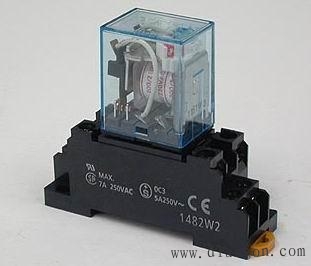

电磁式电流继电器 。电磁式电流继电器作为启动元件用于发电机、变压器和输电线的过负荷和短路保护装置中；本继电器为机械式电流继电器，广泛应用于上世纪及本世纪初期，现已用集成电路静态电流继电器予以替代了。

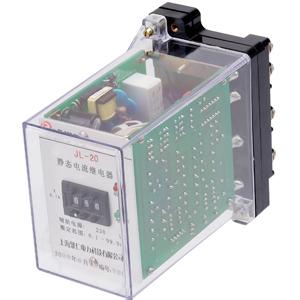

静太电流继电器。表态电流继电器分为有辅助电源和无辅助电源两种。该产品具有精度高、功耗小、动作时间快，返回系数高、整定直观方便、范围宽。提供的辅助电源为85-265V交直流通用，整定范围为0.1-99.9A或0.1-9.99A；。

电流互感器的工作原理
工作原理是线圈通电后产生磁场，然后把连着触点铁片吸进来，从而使电路通路，达到保护电路的目的。一般的接法为线圈的两线是一正一负，其中一头接在开关上。其它的线则接在用电器上。
电流继电器常见型号
1、DL系列电流继电器，该继电器主要用于用于电机、变压器及输电线路的过负荷与短路保护线路中，作为启动元件。

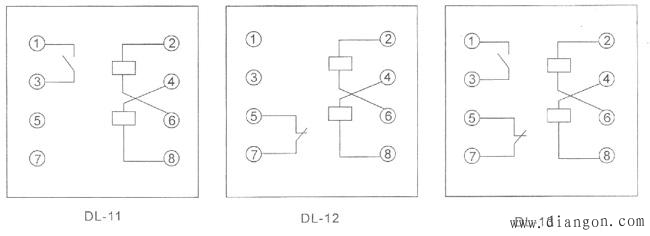

DL电流继电器接线图

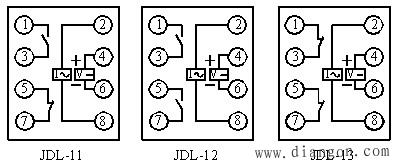

2、JDL列列继电器为静态电流继电器用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。
