负反馈的几种组态特点

对于负反馈来说，根据反馈信号在输出端采样方式以及在输入回路中求和形式的不同，共有四种组态，它们分别是：电压串联负反馈，电压并联负反馈，电流串联负反馈和电流并联负反馈。

下面结合具体电路分析上述四种负反馈组态的特点。

一、电压串联负反馈

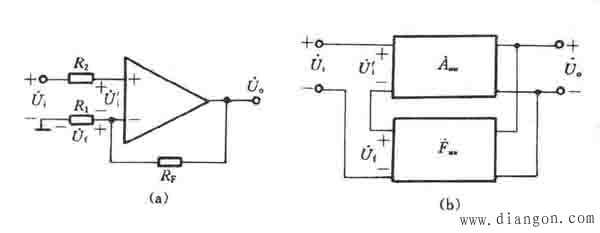

在上图（a）所示的放大电路中，从集成运放的输出端到反相输入端之间通过电阻RF引入了一个反馈。由图可知，反馈电压UF等于输出电压UO在电阻R1和RF分压以后得到的值，即反馈电压与输出电压成正比。在放大电路的输入回路中，集成运放的净输入电压（即差模输入电压）Ui等于其同相同输入端与反相输入端的电压之举。在理想情况下，集成运放的输入电流为零，故电阻R2上没有压降，于是可得

Ui＝Ui－Uf

即输入信号与反馈信号以电压的形式求和，而且，反馈电压将削弱外加输入电压的作用，使放大倍数降低。总之，以上分析说明，上图（a）电路中引入的反馈是电压串联负反馈。

为了便于分析引入反馈后的一般规律，常常利用方框来表示各种组态的负反馈。电压串联负反馈组态的方框图如上图（b）所示。图中有两个方框，上面的方框表示不加反馈时的放大网络，下面的方框表示反馈网络。反馈电压从放大电路的输出端根据输出电压采样而得到，然后在输入回路中与外加输入电压相减后得到净输入电压。

由方框图可见，放大网络的输入信号是净输入电压UI，输出信号是U。二者均为电压信号，故其放大倍数用符号Auu表示，称为放大网络的电压放大倍数，在上图（b）中，反馈网络的输入信号是放大电路的输出电压UO，它的输出信号是反馈电压Uf。反馈网络的反馈系数是Uf与UO之比，故用符号Fuu表示，所以反馈系数为

二、电压并联负反馈

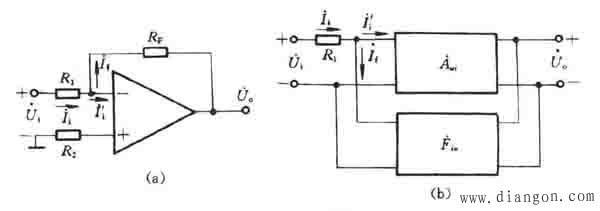

在图5（a）所示的放大电路中，反馈信号If从放大电路的输出电压UO采样，属于电压反馈。而在输入回路中，净输入电流Ii等于外加输入电流Ii与反馈电流If之差，说明二者以电流形式求和。根据瞬时极性法，设输入电压的瞬时值升高，则输出电压将反相，即其瞬时值将降低，于是流过电阻RF的反馈电流将增大，但这个反馈电流将削弱输入电流的作用，使净输入电流减小。总之，此电路中的反馈是电压并联负反馈。

电压并联负反馈的方框图见上图（b）。放大网络的输入信号是净输入电流Ii，输入信号是放大电路的输入电压UO，它的放大倍数符号Aui表示，Aui量纲是电阻，故称之为放大网络的转移电阻。

反馈网络的输入信号是放大电路的输出电压UO，输出信号是反馈电流IF。反馈网络的反馈系数为If与UO之比，用符号Fiu表示，它的量纲是电导。在上图（a）的放大电路中，当集成运放的开环差模增益足够大时，可认人其反相输入端的电压近似等于零，因此反馈系数为

三、电流串联负反馈

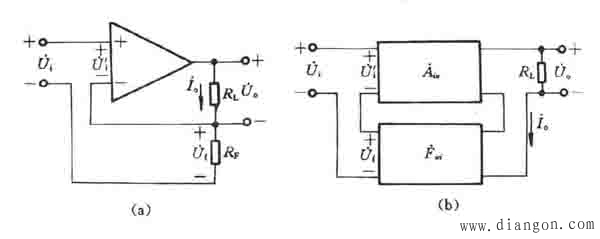

在上图（a）所示的放大电路中，反馈电压为

Uf＝IORF

即反馈电压与输出电流成正比。而在放大电路的输入回路中，净输入电压为

Ui＝Ui－Uf

即外加输入信号与反馈信号以电压的形式求和。根据瞬时极性法，不难判断出此反馈电压将削弱输入电压的作用，使放大倍数降低，因此，这个反馈的组态是电流串联负反馈。

电流串联负反馈的方框图见上图（b）。放大网络的输入信号是净输入电压Ui，输出信号是放大电路的输出电流IO，其放大倍数用符号Aiu表示，Aiu的量纲是电导，称为放大网络的转移电导。

反馈网络的输入信号是放大电路的输出电流I。，输出信号是反馈电压Uf，反馈系数等于Uf与IO之比，用符号Fui表示，它的量纲是电阻，在上图（a）的电路中，反馈电压Uf＝IORF，则反馈系数为
