异步电机双层绕组(包含有双层叠绕组和波绕组)

时间:2023-03-13来源:佚名
  • 构造方法和步骤
  • 举例: Z1=24槽, 2p=4极, 一般用短距,m=3 相

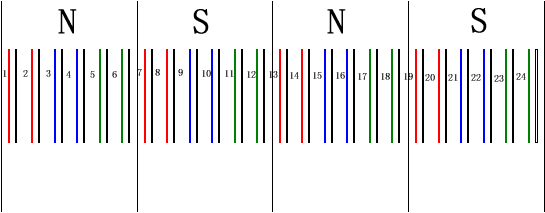

  • 根据电势星形图分极分相:(看图1) 注:在双层绕组中电势星形图中的编号只代表上层边的元件号!!异步电机双层绕组(包含有双层叠绕组和波绕组)
  • 将总槽数按给定的极数均匀分开(N,S极 相邻分布)并标记假设的感应电势方向; 将每个极域的槽数按三相均匀分开。三相在空间错开120电角度。

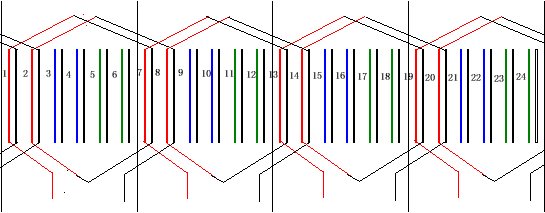

  • 线圈组之间的连线(看图2) 异步电机双层绕组(包含有双层叠绕组和波绕组)
  • 根据给定的线圈节距连线圈(上层边与下层边合一个线圈)
  • 以上层边所在槽号标记线圈编号。
  • 将同一极域内属于同一相的某两个圈边连成一个线圈,而
  • q个线圈就构成一个线圈组。
  • 将同一极域内属于同一相的q个线圈连成一个线圈组(共有多少个线圈组?)
  • 以上连接应符合电势相加原则

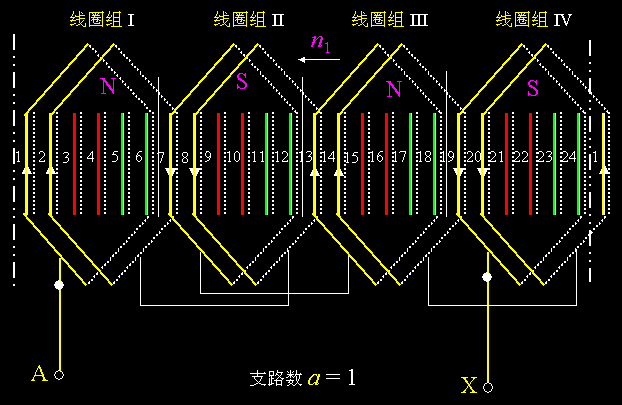

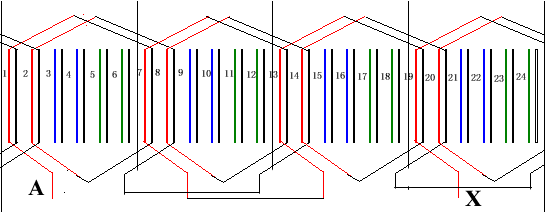

  • 连接每相绕组:(看图3) 异步电机双层绕组(包含有双层叠绕组和波绕组)
    将属于同一相的2p个线圈组连成一相绕组,并标记首尾端。 串联或并联时,要符合电势相加原则。
    按照同样的方法连接其他两相。
  • 连三相绕组
    将三个构造好的单相绕组连成完整的三相绕组 △接法或者Y接法
  • 10kW以上的电机一般采用双层绕组
