西门子S7-300PLC的寄存器间接寻址问题

在FC1程序中，第4条指令L W [AR1,P#0.0]，后面注释是取指针第1个字内的数据块编号，第9条指令L D [AR1,P#2.0]，后面的注释是取指针内数据区的起始地址。这2条指令格式一样，怎么一个是取地址内的内容（数据块编号），一个是取起始地址？

答：下图是参数类型Pointer的结构：

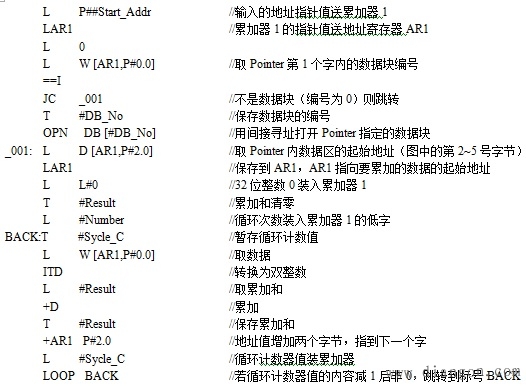

下面是书中的程序：

参数类型为Pointer的输入参数Start_Addr占6个字节，P##Start_Addr是第1个字节的地址。执行第二条指令后，AR1中是输入参数Start_Addr（指针）的首地址，所以第4条指令装入累加器的是指针第1个字内的数据块编号，第9条指令“L D [AR1,P#2.0]”装入的是指针第2个字节开始的双字，即指针内数据区的起始地址。

如果Start_Addr的实参为DB2.DBX4.0，第9条指令装入的就是DBX4.0的地址（即DB4的地址）。
