同步电动机的电动势平衡、相量图和功角特性

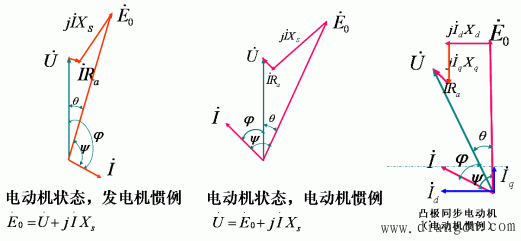

当电机运行于电动机状态时，就有了负值θ 和 Pem的结果，且 φ>90°［见图 （c）］。这对于同步电动机的分析显然很不方便。为此，按常规处理方法，同步电动机分析时要改用电动机惯例，这只要将发电机惯例时的电流方向改变即可，并可由图 （c）改画得相量图，等效电路。

图1 同步电动机的相量图

　　凸极同步电动机（电动机惯例）

　　功角特性

　　在同步发电机中，我们令电流流出的方向为正方向，而在电动机中，理论上，我们仍然可以这样，但为了大家好理解，我们设电流流入的方向为正方向。这样，我们可以仿照同步发电机列出同步电动机的功角特性表达示：

　　为了结构上的简单，在某些小容量同步电动机的转子上不安放直流励磁绕组，因此转子就不能产生磁场，感应电势Ｅ0＝０，此时电动机的电磁功率并不为零，仍有电磁功率（电磁转矩），因此转子没有励磁的凸极同步电动机也能旋转。
