三相同步发电机的不对称稳定短路

　　1．一相对中性点短路

　　假定U相对中性点短路，另两相开路，则：

图1一相对中性点短路

　　则：

　　由各相序等效电路得：

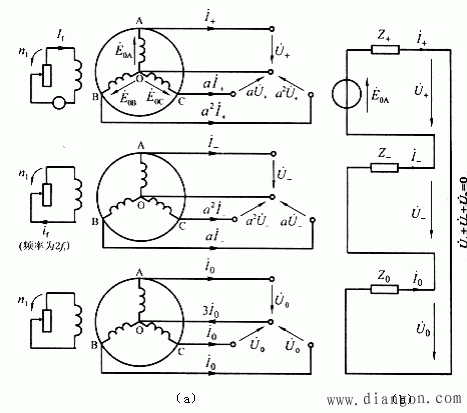

图2 一相对中性点短路的等效电路

　　而　

　　则：

　　忽略各相序电阻，则 　

　　开路相的电压：

　　同理

　　则　

　　短路中的谐波电流

　　2．两相短路

　　假定V、W相同短路，则

图3 两相短路

　　端口约束条件：

　　将短路电流分解为对称分量

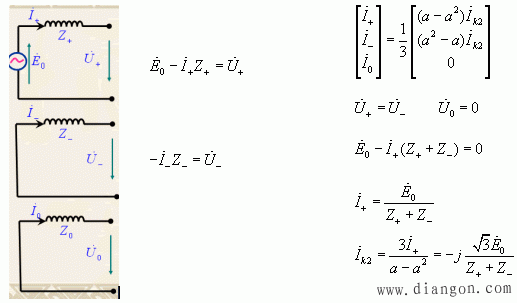

　　　图4两相短路的等效电路 　　　　　　　　　　　　　　　　　

　　开路相的电压：

　　3．三种不同稳定短路情况下短路电流的比较

　　单相对中点短路

　　两相短路

　　三相稳定短路时短路电流

　　忽略零序电流和负序电流

　　4．负序和零序参数的测定

　　（1）两相稳定短路法则负序阻序

图5 两相稳定短路法则负序阻序

　　两相短路时

　　功率表的读数：

　　（2）逆同步法测负序电抗

　　励磁绕组短路转子转速为同步速定子负序电压（低电压，Ik=0．15IN）

　　（3）串联法（开口三角形）测零序阻抗

　　励磁绕组短路转子转速为同步转速定子绕组串联加单相低电压（I=（0．05～0．25）IN
