EM277的硬件组态

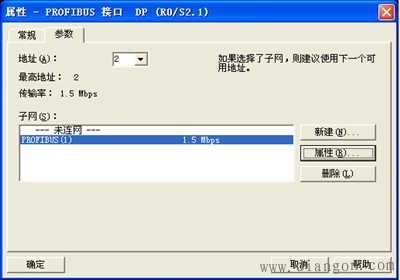

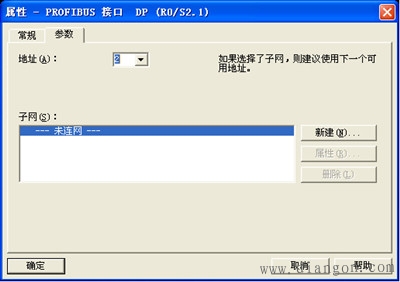

一旦新建网络后，就会出现子网PROFIBUS（1），如图3所示。

图3 新建子网

3、PROFIBUS主站系统

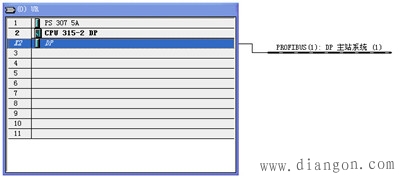

按照上述步骤完成后，点击“确定”后，这时在硬件配置页面将出现一条与DP接口连接的母线，即“PROFIBUS（1）：DP主站系统（1）”，如图4所示。

图4 出现DP主站系统

4、PROFIBUS从站的配置

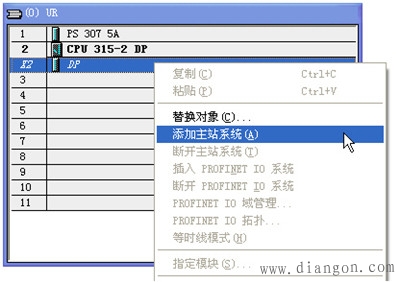

在DP主站母线上点击右键，将出现如图5所示的菜单按照上述步骤完成后，点击“确定”后，这时在硬件配置页面将出现一条与DP接口连接的PROFIBUS（1）：DP主站系统（1）。

图5 DP主站上配置从站

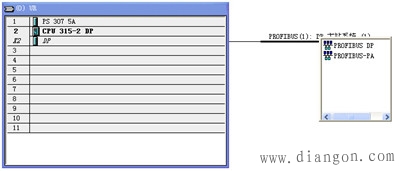

在从站的菜单中选择所配置的智能模块，比如本案例选择EM277模块，如图6所示。如果没有安装EM277的GSD文件，则通过菜单命令“选项” | “安装GSD文件”进行操作。

图6 选择EM277模块

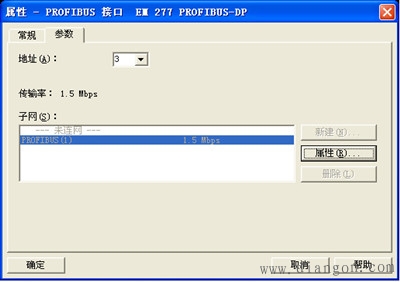

对于EM277从站还必须设置参数属性，如图7所示。

图7 设置DP从站EM277的属性

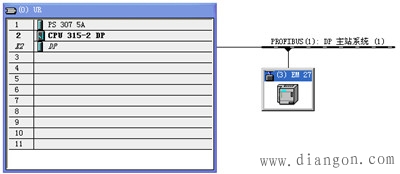

EM277从站参数设置完成后，即会出现如图8所示的从站图标。

图8 出现EM277从站图标

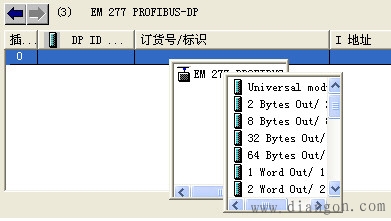

点击EM277从站图标，可以设置DP从站的常规属性。完成DP从站的参数后，在硬件配置的下面窗口还必须设置EM277的订货号与标识，如图9所示，在这里选择“8 Bytes out/ 8 Bytes in”，点击确认后就会出现图10所示的最终EM277从站标识。

图9 设置EM277的订货号与标识

图10 最终的EM277从站标识
