LC并联电路的特性
时间：2023-03-13作者：佚名
|

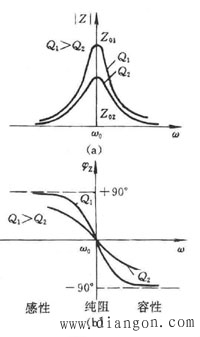

不同Q值时，LC并联电路的幅频特性和相频特性，如下图所示。  1）LC并联电路具有选频特性，在谐振顽率fo处，电路为纯电阻性。当f 2）谐振频率fo的数值与电路参数有关，当Q》l时，fo ≈ 1/2 LC 。 3) 电路的品质因数Q =woL/R值愈大，则幅频特性愈尖锐，即选频特性愈好。同时，谐振时的阻抗值Zo也愈大。 下面再来分析并联谐振时，LC回路中的电流情况。 在谐振时，电容中电流的幅值为  而LC并联回路的输入电流为  则  当Q》1时，可得 |Ic|>>|I|, |IL|>>|I|, |Ic|≈|IL| 此时在LC谐振回路中，电容支路的电流与电感支路的电流，其幅值近似相等，谐振回路的输入电流极小，即谐振回路的外界影响可以忽略。这个结论对分析LC振荡电路也是极为有用的。 |
