组合式剩余电流保护装置故障分析

1、线路故障引起动作

不带支线负荷时，剩余电流保护装置投运正常，合上各支线后，保护装置跳闸，自动重合一次后，又立即分断，永久性断开，则为支线线路故障。
电力线路剩余电流超过额定动作值，如保护装置额定动作电流值为300 mA，当线路剩余电流大于150 mA时，就有可能使剩余电流保护装置频繁动作。此时用钳形电流表测量各支路的剩余电流，将剩余电流大的支路排除或采取措施。
线路负荷不平衡，特别是线路支线较长，用电设备多，相应剩余电流增大，当在用电高峰时，造成保护装置动作跳闸。
裸导线架空线路（无绝缘保护）与其它线路（如广播线、电话线）交叉时，发生间断性接触，特别是刮风下雨天气容易产生对地短路，造成断电器跳闸。
室外的裸架空线路与其它物体相碰（如树枝）等造成单相接地故障。
线路接头绝缘破损，漏电流增大。
线路断线接地。
保护范围内，大电机启动时，造成跳闸：
•剩余电流保护装置互感器安装位置不对；
•剩余电流互感器有故障；
•剩余电流动作值接近继电器临界动作电流值；
•大电机外壳漏电。
当保护范围外线路投动时，引起继电器动作：
•若剩余电流动作保护装置是新安装时，应考虑剩余电流保护装置之间PE线与N线有混线现象；
•外电流线路距离剩余电流保护装置太近，电磁干扰引起。
设备投切或操作过程中引起继电器跳闸的原因：
•电气设备存在漏电故障；
•电气设备N线和PE线混用。
电气线路故障引起继电器跳闸：
•剩余电流未超过动作电流值，但变化较频繁，变化幅度较大，一般为线路上有漏电点或树枝碰到的导线。
•电气线路中有剩余电流大的设备投入运行，当该设备投入时，就会引起跳闸，应特别注意的是可能有一相一地的照明等。

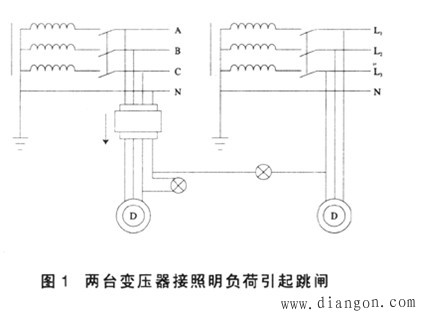

•两台配电变压器负荷较小，而末端引至同一地点，易发生两台配电变压器间混接。当负载投入时，即发生跳闸现象，见图1。
•穿过剩余电流保护装置的中性（N）线对地绝缘不合格，或与有线电视或广播线交叉，也会产生剩余电流变化幅度大的现象，而引起继电器频繁动作。
同一配电箱的两台或三台继电器间互相干扰，即其中一台合上后，另一台跳闸或引起另两台均跳闸：
•首先查找该配电箱各支路有无混接现象，特别应注意的是中性线（N），三相剩余电流保护装置后的动力线路不能混接单相照明设备。

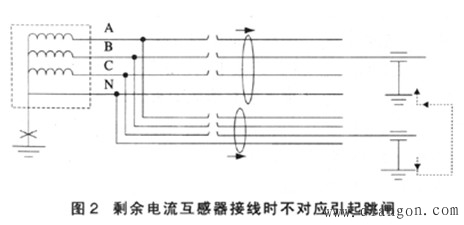

•剩余电流互感器位置不对应（即将A路的剩余电流互感器接在了B路上，B路的剩余电流互感器接在了A路上）（见图2），当A路应该跳闸时，A路不跳而引起B路跳闸。
•变压器的接地线断开或接地不良，电阻值较大，也可引起各分路间互相干扰，可合上另一台剩余电流保护装置，观察表头指示值有无变化的办法来判别，如合上另一路后，这一路的剩余电流指示有变化，必然有混接或接地不良现象。
使用单相电机或功率很小的用电设备时，引起剩余电流继电器的动作。
单相小电机起动电流比正常运行时电流大几倍或十几倍，当该设备直接起动时，引起继电器动作，有可能存在着重复接地现象。当电机起动时，继电器的指示用表的指针会有明显的变化，当重复接地点与接地点距离、用电设备与中性点接地的距离均是引起动作的各种因素。重复接地在剩余电流动作保护装置投运时极易被忽视。某些地区存在剩余电流动作保护装置合不上，将相线，N线对换后，投运正常。此时会引起以上的情况（因为相线对地剩余电流较严重，调整后，出现上述接地现象，剩余电流变小），所以必须将重复接地点排除，否则会产生误动的情况。
用电高峰时会经常跳闸：
•有较大剩余电流的设备定期投入使用，由于这些设备有剩余电流故障，使用后，总剩余电流量增大，就会使继电器跳闸。
•标准中要求安装末端剩余电流保护装置，而用户端的改造不彻底，如用户家中将单相剩余电流动作保护装置上下侧短接，当有故障时，强行送电造成上一级保护动作跳闸。
2、组合式剩余电流保护装置拒动原因分析

•剩余电流互感器损坏，信号放大电路没有信号输入。
•剩余电流继电器中的输出接点烧坏，无法断开合闸电源。
•由剩余电流继电器控制的线圈，存在接地现象，虽接受了跳闸指令，但线圈无法释放。
•由剩余电流继电器控制的分励脱扣线圈开路，无法执行剩余电流继电器的跳闸电源。
•电源主开关（塑壳式、框架式空气断路器，交流接触器）主触头熔化，无法切断电源。
•接线错误引起的拒动。
•配电变压器的工作接地装置与低压侧中性点连接处锈蚀，接触电阻增大，或接点松动，影响到剩余电流保护装置的灵敏度。
