单管共射放大电路的频率响应

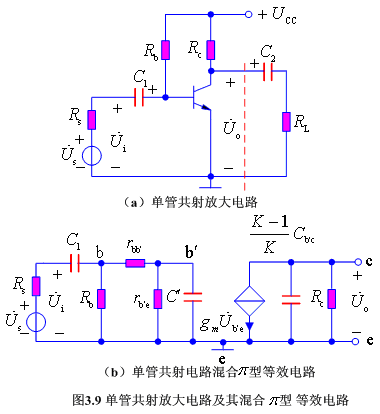

考虑耦合电容及极间电容时的等效电路→分别分析中频、低频、高频时的频率特性→整个频率范围内的频率特性。

其中， C ' = C b'e ( 1−K ) C b'c 。

下面分别讨论中频、低频和高频时地频率特性。将耦合电容 C 2 和负载电阻 R L 看作是下一级输入端耦合电容和输入电阻，暂不考虑。

1、中频段

中频区耦合电容容抗较小，可视为短路，极间电容容抗很大，可视为开路，其混合 π 型等效电路如图3.10所示。

U o =− g m U b'e R c

U b'e = r b'e r bb' r b'e U i =p U i

U i = r i R s r i U s

其中， r i = R b //( r bb' r b'e ) ， p= r b'e r bb' r b'e = r b'e r be

∴ U o =− g m p U i R c =− r i R s r i p g m R c U s

A usm = U o U i =− r i R s r i p g m R c

将 g m = β r b
