CMOS逻辑门电路的技术参数

CMOS逻辑集成器件从20世纪60年代末发展至今，由于制造工艺的不断发展，它的技术参数从整体上来说已经接近TTL器件的水平，其中某些参数优于TTL器件。例如，CMOS器件的功耗低、扇出数大，噪声容限大，这些均是由于CMOS器件固有特性所决定的。但也应注意到，这里讲的功耗低是指静态功耗（微瓦量级）而言。实际上，因为它的输入电容约为10pF，当工作频率较高时，其动态功耗随频率的增加而增加，其值可达LSTTL量级。

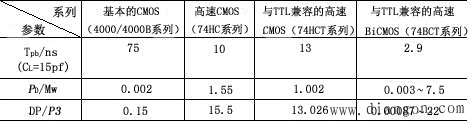

最早的CMOS器件为4000系列（1967年）。随后出现的74C系列，引脚编号与TTL兼容，但因输入和输出电压值仍不兼容，因而这种系列未能得到推广。由于CMOS工艺的重大突破，一种新型的高速CMOS器件系列诞生，这就是74HC系列。这类器件不仅功耗低，而且在相同电源电压V_CC的条件下，其噪声容限约为TTL电路的两倍。它的平均传输延迟时间每门可小到6～10ns。这种速度与基本的TTL或LSTTL门电路相当。此外，尚有与TTL兼容的新系列，即74HCT系列和74BCT(BiCMOS)系列等。表1列出了上述CMOS器件的主要参数，以便于与TTL器件系列相比较。
