算术逻辑运算及数值比较组件

一、加法器

（一）加法器的功能与分类

功能：实现N位二进制数相加

按实现方法分类：串行进位加法器、超前进位加法器

（1）串行进位加法器
低位全加器进位输出
高位全加器进位输入

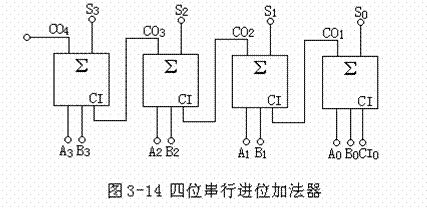

如图：用全加器实现4位二进制数相加。

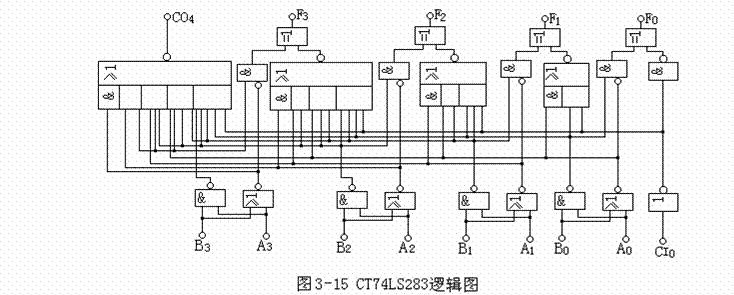

（2）超前进位加法器

进位位直接由加数、被加数和最低位进位位CI0形成。

	加数		进位

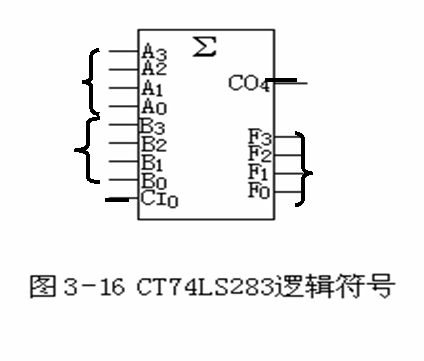

加法器的逻辑符号	被加数		和
	低位进位

（二）加法器的应用

N位加法运算、代码转换、减法器、十进制加法

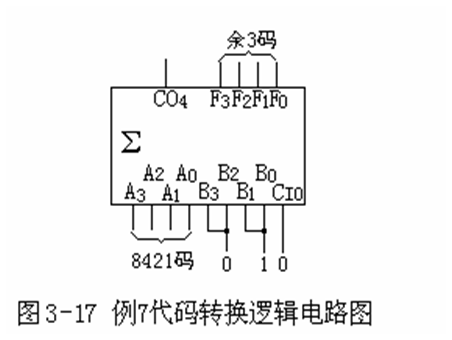

例6：试用四位加法器实现8421BCD码至余3BCD码的转换。

解：余3码比8421码多3，因此：
A3-A0：8421
B3-B0：0011（3）
CI0：0

二、数值比较器

（一）功能：能对两个相同位数的二进制数进行比较的器件。

（1）逻辑符号：
A：四位二进制数输入（3为高位）
B：四位二进制数输入（3为高位）
a > b、a < b、a = b：控制输入端， 高有效

（2）逻辑功能：

输入 A（a3a2a1a0）> B (b3b2b1b0)：输出（A > B）= 1

A（a3a2a1a0）< B (b3b2b1b0)： （A < B）= 1

A（a3a2a1a0）= B (b3b2b1b0)： 由控制输入决定

（自己完成比较器功能表）
