有的客户要求帮助安装浴霸。可以根据客户购买浴霸类型进行开顶，目前本人装过的只有两种尺寸。30*30和30*60，然后量出洗澡间顶的中间 尺寸。再用角磨机裁顶 一般情况浴霸都放在洗澡间顶的中间 。接线就很简单了 零线在顶上并头，共用一根零线，其他的都是回路线，火线引到开关处，一般有五组，照明，取暖，换气，等。开关处L接火线。其他的根据自己需要 ，习惯怎么开关就怎么接，可以带电操作。
　　浴霸一般来说是有三个开关的，有两个是控制取暖等的，还一个是控制照明灯的。实际上，仅仅从外面的线是不能保证接线的正确的，弄不好还会烧线路。需要将它打开，这里要注意的是有些品牌浴霸需要将灯取下才能拆开。
　　如果浴霸接线错误的话一般会出现以下一些问题，一打开就是照明模块，取暖模块，排风模块一起开。要是这样可以的话，用一根也行。
　　供电线路它实际上是有三条线的：
　　1、 地线，黄绿相间的那条，在插座上卫浴上方，接在浴霸的外壳。
　　2、零线，大多数情况是蓝色或者黑色，在插座上卫浴下左方，连通接在了五个灯头的螺口接住上。
　　3、火线，大多数情况之下是红色，在插座上位于下右方，连通接在三个开关的一个接柱上。
　　三个开关，管照明的那个，另一接柱接照明灯头的中心接柱；二个管取暖的开关，每个的另一接柱接二个取暖灯头的中心接柱。浴霸接线端子中标有N的接0，其他的四根有两暖灯，一换气，一照明，这四根到开关控制按钮，另外下火线一根到开关，需要注意的是线的颜色要弄清。
　　浴霸压线的位置。说明书上面应该有一个接线图，你要是看不明白的话就找个电工稳当点，这个说起来有点复杂，因为好几根线的颜色对照的控制开关L1跟插座L买的时候就已经接好了”处是接红线进入的，插座同事也就接了火线，插座另一孔接零，开关另一端接灯。
如下图所示：浴霸开关接线的供电线路有三条：
1.地线，黄绿相间的那条，在插座上方，接在浴霸的外壳。
2.零线，蓝色或者黑色，在插座下左方，连通接在了五个灯头的螺口接住上。
3.火线，红色，在插座下右方，连通接在三个开关的一个接柱上。

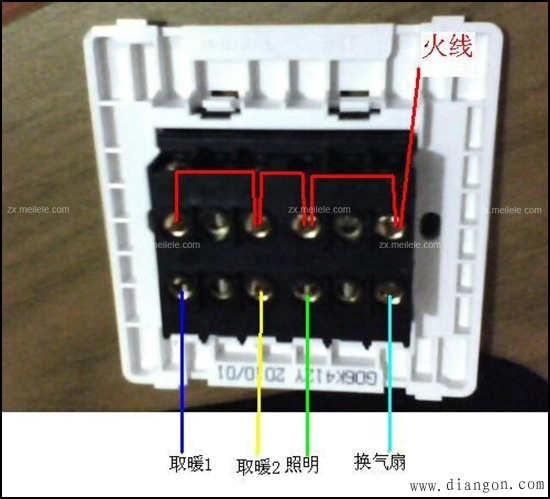

火线示意图

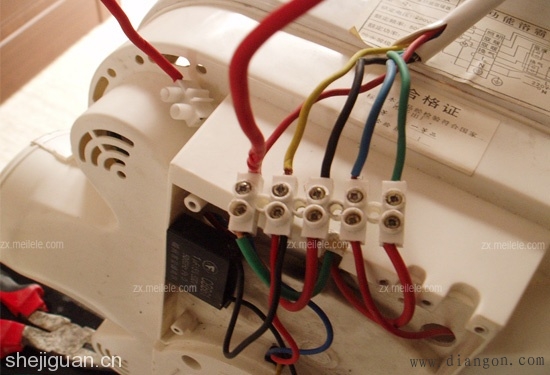

线路接口示意图

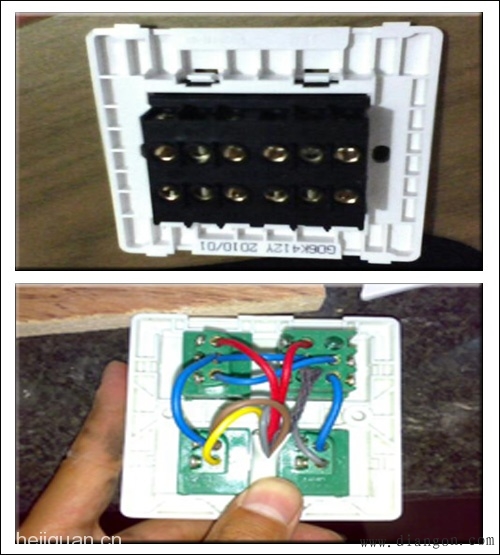

3个开关：一个照明开关，另一接柱接照明灯头的中心接柱；二个管取暖开关，每个的另一接柱接二个取暖灯头的中心接柱。浴霸接线端子中标有N的接O，其他的四根有两暖灯，一换气，一照明，这四根到开关控制按钮，另外下火线一根到开关，需要注意的是线的颜色要弄清。

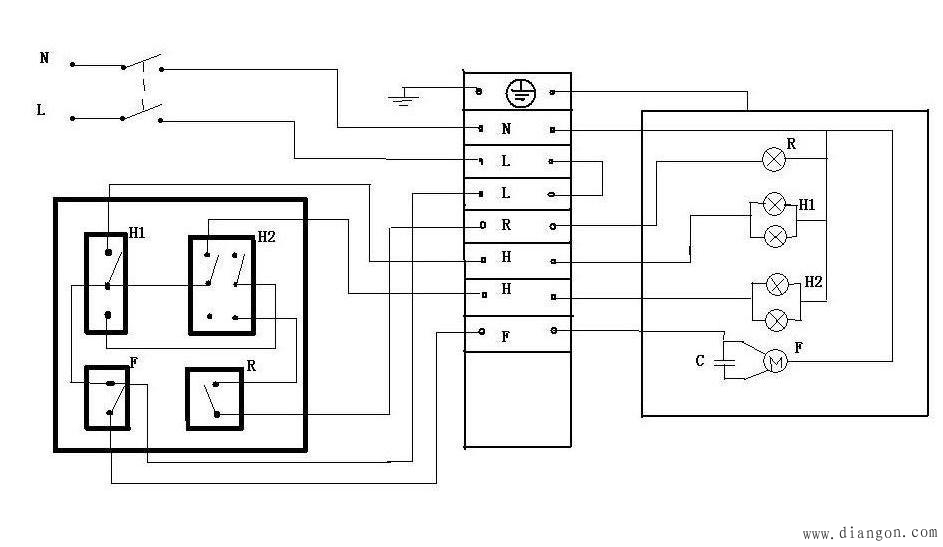

浴霸接线图
