如何避免容易混淆的二次线编号
时间：2023-03-13作者：佚名
|

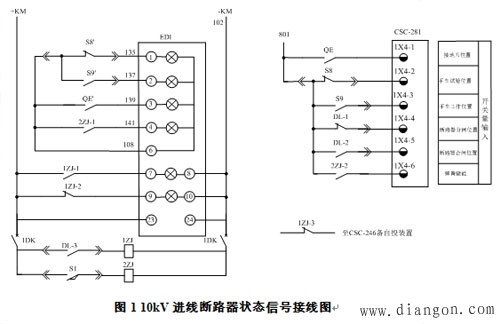

该变配电室10kV进线为KYN28A-12型高压开关柜，配CSC-281型微机保护装置。断路器状态信号分两路分别接入CSC-281保护测控装置和Yado-EDI开关柜智能测显单元，图1为10kV进线断路器状态信号接线图。
 变配电室投产后不到1个月，其中2台开关柜的EDI装置损坏，联系厂家进行了修复，但是不到1个月，这2套EDI装置又先后损坏了，估计产品质量缺陷的可能性不大，外部配线可能有问题。
拔出EDI背板所有端子，测量每个端子的电压，发现这2套EDI装置的“6”端子电压为 220V，其它装置的为0V，判断经常损坏与此有关。 通过查二次线，发现“108”号线和“801”{号线接到一起去了，这两根线很容易接混，因为标号管“108”倒过来看就是 “801”，“801”倒过来看就是“108”。
查阅EDI装置说明书及向厂家咨询得知，EDI装置“1、2、3、4”端子为无源触点输入，“6”为公共端；“7、8”端子为有源触点输入；“23、24”端子为工作电源输入。分析可知，“108”号线和“801”号线接到一起后，“801”的 220V就会引至无源触点输入的公共端子上，长久下去必然会烧毁装置。
在此提醒设计人员在进行二次回路编号时，避免容易混淆的编号，例如，尽量不要在一台设备的二次回路上同时出现“18、81”， “16、91”， “106、901”，“601、109”这样倒过来看容易混淆的编号。这样的标号，即使配线时不接错，对将来设备运行维护也会造成诸多不便。 |
