用低压滤波器进行无功补偿和抑制谐波

　　图1为不带电抗器的补偿电容器组接线图。由于6相交流拖动负载的性质谐波含量大，电压畸变 率UTHD高达12%，显然不带电抗器的补偿电容器组是不能采用的，采用带电抗器的5、7、11次滤波电容器组，进行无功补偿取得了良好的效果，基波供电电流大约下降了520A，大量谐波电流被有效吸收，供电质量达到规定的谐波限值。投入和不投入滤波器时的馈电电流及电压畸变率见表1。

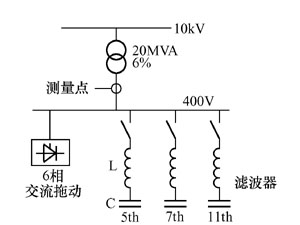

图1 不带电抗器的补偿电容器组接线图

表1 投入和不投入滤波器时的馈电电流及电压畸变率
