异步电动机的等效电路

时间：2023-03-13来源：佚名
  • 等效电路(Equivalent circuit)法是分析异步电动机的重要手段。在异步电动机中，作出等效电路需要进行两个折算：(1)转子电路的频率折算；(2)与定子方面具有同样相数、匝数、绕组系数的转子绕组折算。
一.频率折算
    1.在什么情况下转子电路频率等于定子电路频率?
  • 转子旋转时, 转差率为s，转子电路频率：f2=sf1
  • 转子堵转时s=1，f2=sf1=f1, E2s=E2 ,X2σs=X2σ 故：转子堵转时 f2=f1
    2.如何使转子电路的频率等于定子电路的频率?
  • 频率折算后，希望磁势平衡不变，即转子电流不变: I2=sE2/(R2 jsX2σ)不变。
  • 将上式略作变化：I2=E2/(R2/s jX2σ),此式就相当于转子堵转时的情况， 而转子电阻为
    R2/s=（1-s)R2/s R2

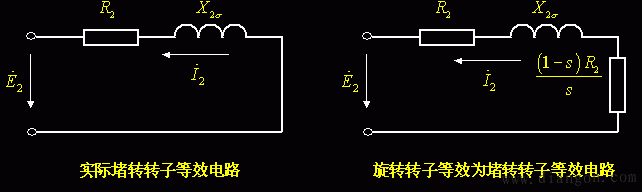

    结论：用一个堵转着的等效转子来代替一个以s为转差率实际旋转着的转子，这时只需要将异步电动机的转子电阻增加到R2/s即可，这就是频率折算的过程。 异步电动机的等效电路
  • 堵转的转子中多了一个附加电阻，而电流确没有变化，相当于多了一个电阻功率。
  • 分析证明：附加电阻上消耗的电功率等于电机的总机械功率PΩ。
二.绕组折算
    1.定义:用一个与定子方面具有同样相数m1、匝数N1和绕组系数kw1的等效转子绕组来替代实际的转子绕组(m2、N2、kw2)。
    折算条件是：磁势幅值不变；功率大小不变。
  • 电流折算：根据磁势不变:
    (m1/2)(0.9*I'2N1/p)kw1= (m2/2)(0.9*I2N2/p)kw2 I'2=I2.(m2N2kw2)/(m1N1kw1)=I2/ki
  • 电势折算：磁通应不变:
    E'2=4.44f1N1Φ1kw1
    E2=4.44f1N2Φ1kw2
     E'2=E2 ( N1kw1)/( N2kw2) = E2 ke
  • 阻抗折算：功率不变:
    m1I'22R'2=m2I22R2
    R'2=R2 m2/m1(I2/I'2)2=R2 m2/m1(m2N2kw2/m1N1kw1)2=R2 keki=R2kz
  • 漏电抗折算: X'2σ= X2σ kz
  • 折算后转子电路方程式：
    E'2/ke= kiI'2 [R'2 / (s keki) j X'2σ / (keki)]→
    E'2=I'2[ R'2/s jX'2σ ]
三.等效电路 (Equivalent circuit)
  • 激磁回路: Zm=Rm jXm
  • 折算后的磁势方程式:
    I1 (m2N2kw2/m1N1kw1)I2=I1 I2/ki=Im→
    I1 I'2=Im
  • 经过频率折算和绕组折算后异步电动机的方程式:
    U1= -E1 I1(R1 jX1σ)
    E'2= E1=I'2(R'2/s jX'2σ)
    Im = I1 I'2
    -E1=Im(Rm jXm)

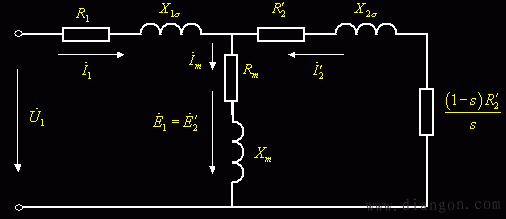

  • 对应的等效电路：
    异步电动机的等效电路

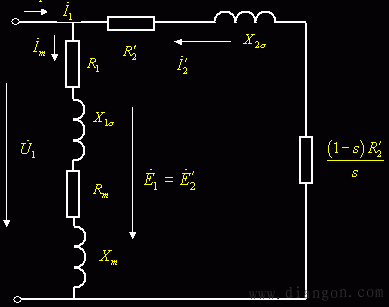

  • 简化等效电路：
    异步电动机的等效电路

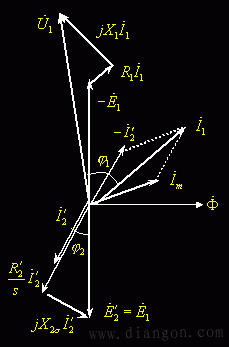

四.相量图(Phasor diagram)
  • 类似于绘制变压器相量图的方法
  • 假设电动机的参数（1200-4）和感应电势 E'2= E1为已知，从转子电路方程出发可以一步一步作出异步电动机相量图。（看动画）
  • 参考相量：水平方向为Φ1，垂直方向为E'（=E1）。
  • 步骤：
  • 在垂直方向做出E'2相量
  • 滞后arctan(s X'2σ/R'2)角度做出I'2相量
  • 根据E'2=I'2R'2/s jX'2σI'2做出电阻压降和漏抗压降相量
  • 在水平方向做出主磁通Φ1相量
  • 超前某一角度做出激磁电流Im相量
  • 根据I1=Im (-I'2)做出I1相量
  • 做出-E1=-E'2相量
  • 根据U1= -E1 I1(R1 jX1σ)做出U1相量，并标出公率因数角。
异步电动机的等效电路
