转子不转、转子绕组开路时的电磁关系

　　正常情况下，电机转子总是旋转的，但是为了分析问题的方便，在这里我们首先从转子静止出发进行分析。

　　正方向的规定：

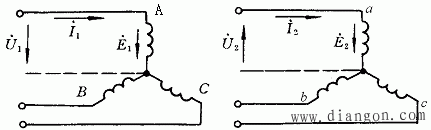

图1 异步电机正方向的规定

　　1．磁动势与磁通

　　（1）励磁磁动势：我们给异步电动机通入对称的三相交流电时，根据我们前面所学的可知将会在气隙中会产生一个旋转的气隙磁场，这个旋转的磁场会同时切割定转子绕组，这样，在两个绕组内会产生相应的感应电动势，但是由于转子绕组是开路的所以，没有电流，即没有磁动势，由此可见，在这种情况下，整个气隙磁场全部是由定子绕组内的三相对称电流产生，为此，定子磁动势又叫做励磁磁动势，定子电流亦叫做励磁电流。

　　旋转磁场的磁动势的特点：

　　1）幅值：　

　　2）转向：逆时针转向。A1—B1—C1

　　3）转速：相对于定子绕组以角频率 　

　　4）瞬间位置：正如前面所分析的，当A相电流达到正最大 时，他所对应的磁动势也达到正最大。

　　（2）主磁通和漏磁通

　　主磁通：同时交链定子、转子、气隙构成闭和回路的磁通，气隙里每极主磁通量用Φ1 表示。

　　磁路包括：定子铁心—气隙—转子铁心—气隙—定子铁心

　　漏磁通：只交链定子绕组就形成闭和回路，叫定子漏磁通，用Φ_1σ表示。

　　漏磁通按其路径分为三部分：

　　①　槽漏磁：横穿定子槽壁的漏磁通；

　　②　端部漏磁：定子绕组端部产生的漏磁通；

　　③　谐波漏磁或称差漏磁：气隙总磁通减去基波磁通后所 剩下的谐波磁通，所以又称差漏磁。

图2 异步电机端部漏磁

　　2．感应电动势

　　旋转磁场同时切割定转子绕组，在定转子绕组内将会产生感应电动势E₁、E₂：

　　　　　　　　　（1）

　　　　　　　　　（2）

　　定子、转子每相电动势之比叫电压变化，用k_e表示，即:

　　　　　　　　　　　（3）

　　3．励磁电流：

　　和前面分析变压器的情况是一样的，励磁电流也是由I_Fe和I_μ两分量组成。

　　　　　　　　　　　　　　（4）

　　4．电动势平衡关系

　　定子绕组的漏磁通在定子绕组内也会产生一个电动势，称之为定子漏电动势，用表示，

　　电压方程式为：

　　　　　　　　（5）

　　5．等效电路

　　与三相变压器空载时一样，异步电动机也能找出并联或串联的等值电路。知：

　　　　　　（6）

　　（7）

图3 异步电机空载时的等效电路
