双电源自动切换开关工作原理接线图和操作规范

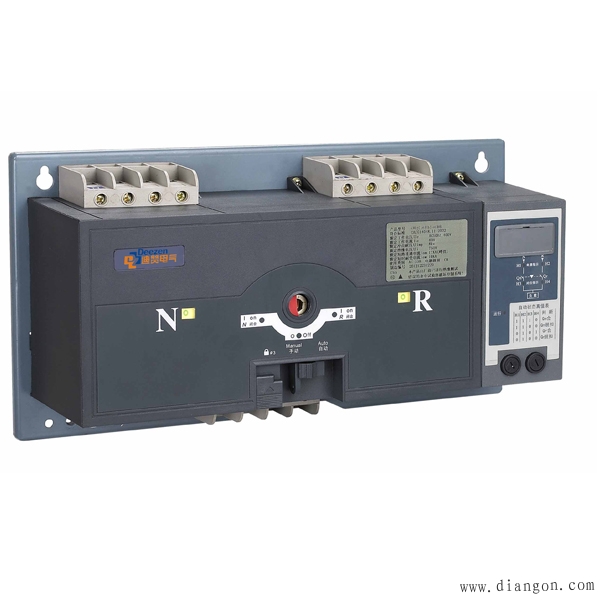

双电源是指：一种由微处理器控制，用于电网系统中网电与网电或网电与发电机电源启动切换的装置，可使电源连续源供电。。CTYW5-100系列双电源，当常用电突然故障或停电时，通过双电源切换开关，自动投入到备用电源上，（小负荷下备用电源也可由发电机供电，）使设备仍能正常运行。最常见的是电梯、消防、监控上，以下是双电源自动切换开关正面图

双电源自动切换开关工作原理接线图
双电源主要分为PC级双电源（整体式）和CB级双电源（双断路器式）
PC级双电源：能够接通、承载、但不用于分断短路电流的双电源 　
双电源若选择不具有过电流脱扣器的负荷开关作为执行器则属于PC级自动转换开关。不具备保护功能，但其具备较高的耐受和接通能力，能够确保开关自身的安全，不因过载或短路等故障而损坏，在此情况下保证可靠的接通回路。
CB级双电源：配备过电流脱扣器的双电源，它的主触头能够接通并用于分断短路电流
双电源若选择具有过电流脱扣器的断路器作为执行器则属于CB级自动转换开关。具备选择性的保护功能，能对下端的负荷和电缆提供短路和过载保护；其接通和分断能力远大于使用接触器和继电器等其他元器件。
双电源自动切换开关操作规范
1、当因故停电，且在较短时间内无法恢复供电时，必须启用备用电源。步骤：
①切除市电供电各断路器(包括配电室控制柜各断路器，双电源切换箱市供电断电器)，拉开双投防倒送开关至自备电源一侧，保持双电源切换箱内自备电供电断路器处于断开状态。
②启动备用电源(柴油发电机组)，待机组运转正常时，顺序闭合发电机空气开关、自备电源控制柜内各断路器。
③逐个闭合电源切换箱内各备用电源断路器，向各负载送电。 ④备用电源运行期间，操作值班人员不得离开发电机组，并根据负荷的变化及时调整电压、厂频率等，发现异常及时处理。
2、市电恢复供电时，应及时做好电源转换工作，切断备用电源，恢复市电供电。
步骤：
①按顺序逐个断开自备电源各断路器，顺序是：双电源切换箱自备电源断路器→自备电源配电柜各断路器→发电机总开关→将双投开关拨至市电供电一侧。
②按柴油机停机步骤停机。
③按顺序，从市电供电总开关至各分路开关逐个闭合各断路器，将双电源切换箱自市电供电断路器置于闭合位置。
3、检查各仪表及指示灯指示是否正常，启动变压器内冷却风扇。
