伺服电机联轴节的结构

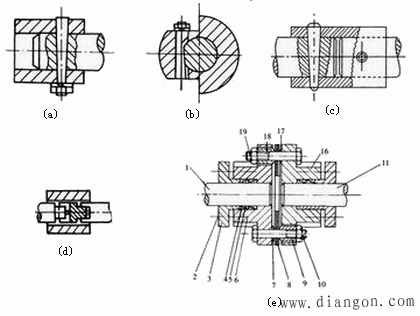

　　由于伺服电机性能的提高，目前许多场合都采用伺服电机与丝杠直接相联，由于伺服系统对传动精度要求较高，因而对联轴节也提出了较高的要求，主要有无间隙、传动中弹性变形小、高速传动平稳、稳定可靠等。图1是较典型的联轴节的结构形式。
　　图（a）用锥销联接，为防止振松，用螺母加弹簧垫圈锁紧。图（b）将锥销放在侧边，故可承受较大的剪切力。图（c）为套筒中心线上互为90°的两个锥销。套筒联接尺寸小、转动惯量小。图（d）为十字滑块联轴节，接头槽口需研配，适于负载较小的传动。图（e）是现在广泛采用的直接联接电机轴和丝杠的弹性无键联轴节。这种联轴节的工作原理是：联轴节的左半部装在电机轴上，当拧紧螺钉2时，件3和件6相互靠近，挤压内锥环4、外锥环5，使外锥环内径缩小，内锥环外径胀大，使件6与电机轴1形成无键联接。右半部也同样形成无键联接。左半部通过弹性钢片组8两个对角孔与螺栓10、球面垫圈7、9相联。图中表明球面垫圈9与右半部件16没有任何联接关系。同样，弹簧钢片组8的另两个对角孔，通过球面垫圈17、18、螺栓19与右半部的件16联接，垫圈18与件6也没有任何联接关系。这样依靠弹性钢片组对角联接（即弹性）传递扭矩，且与电机轴和丝杠都无键联接。

　　　
　　　　　　　　　　　　　　　　　　　图1 联轴节
