四象限变频器的工作原理级应用

1、四象限变频器的电路原理图如图1所示。

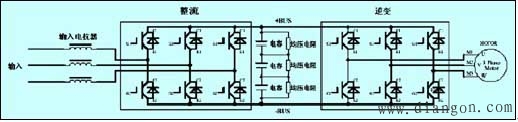

图 1 四象限变频器的电路原理图

2、工作原理

当电机工作在电动状态的时候，整流控制单元的DSP产生6路高频的PWM脉冲控制整流侧的6个IGBT的开通和关断。IGBT的开通和关断与输入电抗器共同作用产生了与输入电压相位一致的正弦电流波形，这样就消除了二极管整流桥产生的6K±1谐波。功率因数高达99%。消除了对电网的谐波污染。

此时能量从电网经由整流回路和逆变回路流向电机，变频器工作在第一、第三象限。输入电压和输入电流的波形如图2所示。

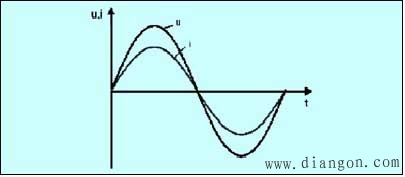

图2 输入电压和输入电流的波形

当电动机工作在发电状态的时候，电机产生的能量通过逆变侧的二极管回馈到直流母线，当直流母线电压超过一定的值，整流侧能量回馈控制部分启动，将直流逆变成交流，通过控制逆变电压相位和幅值将能量回馈到电网，达到节能的效果。

此时能量由电机通过逆变侧、整流侧流向电网。变频器工作在二、四象限。输入电抗器的主要功能是电流滤波。回馈电流和电网电压波形如图3所示：

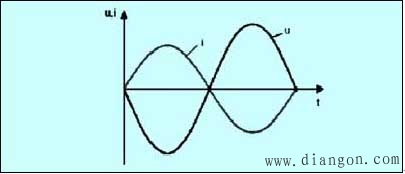

图3 回馈电流和电网电压波形

3、四象限变频器的系统构成

主回路的构成：预充电电路，输入电抗、智能功率模块，电解电容和输出电抗。各部分的功能列举如下：

预充电电路：由交流接触器、功率电阻组成及相应的控制回路。主要功能是系统上电时，完成对直流母线电容的预充电。避免上电时强大的冲击电流烧坏功率模块。

输入电抗器：电动状态下起储能作用，形成正弦电流波形。回馈状态下，起滤波作用，滤掉电流波形的高频成分。

智能功率模块（SkiiP）：整流侧和逆变侧IGBT、 隔离驱动、电流检测以及各种保护监测功能。

电解电容：储能，滤波。

输出电抗：降低输出dv/dt，对电机起到一定的保护作用。

控制部分组成：系统辅助电源模块，预充电控制，功率接口板，DSP控制板及人机接口板。

系统辅助电源产生系统控制所需的5V， 15V 和24V 电源；

预充电控制用于控制预充电交流接触器的动作；

功率接口板反馈系统控制所需的电流信号，电压信号及温度信号，并且传递PWM控制波形到驱动板。接口板要对信号进行滤波处理；

DSP控制板完成整流，逆变PWM控制算法，系统的大脑。

人机接口板显示变频器运行的各种状况以及用户参数输入。

整流部分系统控制方框图如图4所示。

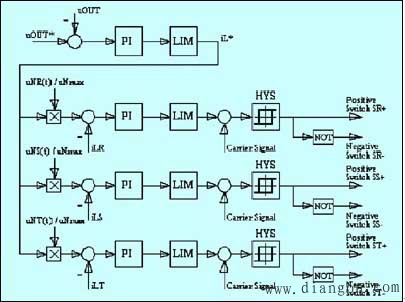

图4 整流部分系统控制方框图

如图4所示，系统的给定是直流母线电压指令，这个指令与直流母线电压反馈的误差送到电压环的PI调节器。电压环的PI调节与三相输入正弦波的乘积成为三相电流的指令，三相电流指令与各自电流反馈作比较，误差送到电流环的PI调节器。电流环PI调节器的输出可以通过载波调制产生各相IGBT的PWM控制信号，也可以通过空间矢量的方式产生PWM信号控制IGBT。上述的运算都是通过DSP完成的。

四象限变频器的典型应用是具有位势负载特性的场合，例如提升机，机车牵引，油田磕头机，离心机等。在一些大功率的应用中，也需要四象限变频器以减小对电网的谐波污染。

以提升机的应用为例，当提升重物时，四象限变频器拖动电机克服重力做工，电动机处于电动状态。当下放重物时，逆变侧产生励磁电流，重力牵引电机发电，电动机处于发电状态。势能转化为电能通过整流侧回馈的电网。
