绕线式异步电动机使用变频器调速注意事项

1、绕组式异步电机的特点
绕组式异步电机和鼠笼式异步电机的不同之处在于：绕组式异步电机不仅有定子绕组，而且还有转子绕组。其转子绕组为一组星形连续的三相绕组，三相绕组的端点分别与三个集电环相连，通过集电环与电刷和外部的电阻相连（起动和调速用），如下图1：

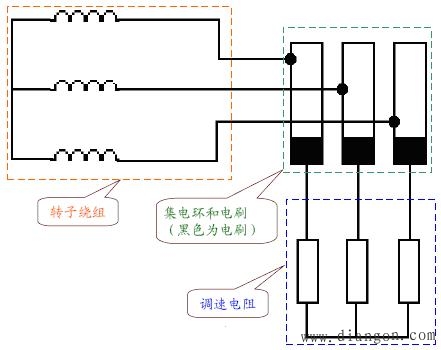

图1：绕组式异步电机转子连线图
2、注意事项

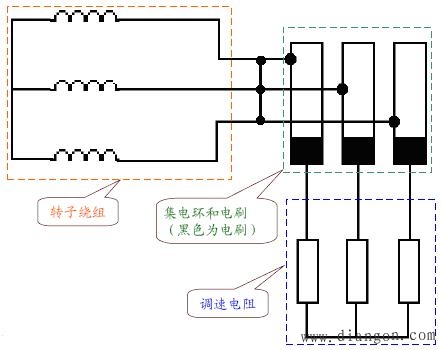

绕组式异步电机使用变频器调速时，转子绕组已没有外接调速电阻的必要。为了避免电刷与集电环之间因接触不良而引起故障，可将与集电环相接的转子绕组的三根线用导线直接短接，并将电刷永远举起，如图2所示。
