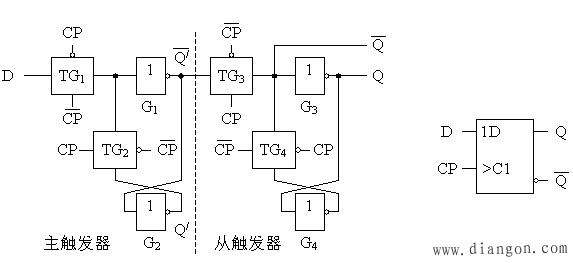

利用CMOS传输门的边沿触发器电路结构及工作原理

2、工作原理
（1）CP=0， =1时：TG1导通，TG2截止，TG3截止，TG4导通
Q/随D变化：
TG3截止，则：
从触发器保持
（2）CP：0→1，TG1截止，TG2导通，TG3导通，TG4截止
由于G1的电荷存储效应，G1输入端的电压不会立刻消失，Q/在TG1切断前的状态得到保存。

即CP上升沿到达时D的状态

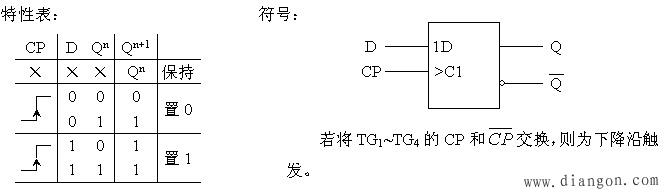

3、动作特点：
输出端状态的转换发生在CP上升沿，触发器所保存下来的状态仅取决于CP上升沿到达时的输入状态。
输入信号为单端D，所以也叫D触发器

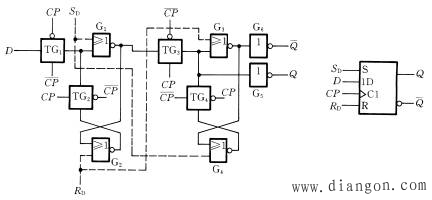

P199 ，带异步置位、复位端的 CMOS 边沿触发器。
