同步RS触发器的功能描述
时间：2023-03-13作者：佚名
|
1.状态转移真值表
2.特征方程

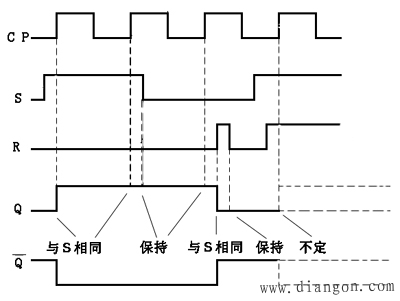

根据功能表及卡诺图化简，可得到如下表达式：  3.工作波形图 工作波形图即以波形的形式描述触发器状态与输入信号及时钟脉冲之间的关系，它是描述时序逻辑电路工作情况的一种基本方法。如图1所示。图中假设同步RS触发器的初始状态为0态。
图1 同步RS触发器工作波形图 同步RS触发器的状态转移图及激励表请依照基本RS触发器自行作出。 | |||||||||||||||||||||||||||||||||||||||||||||||||
