双绞线的标准接法
时间：2023-03-13作者：佚名
|

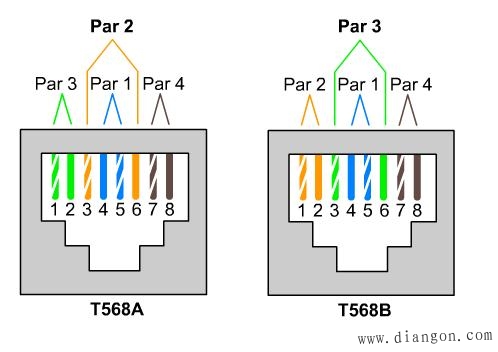

双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）将各种网络设备连接起来。双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。 超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。如果是室外使用，屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的。一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。 双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。具体接法如（图1）：
1 2 3 4 5 6 7 8 绿白 绿 橙白 蓝 蓝白 橙 棕白 棕 T568B线序 1 2 3 4 5 6 7 8 橙白 橙 绿白 蓝 蓝白 绿 棕白 棕 |
