双速异步电动机控制线路的工作原理

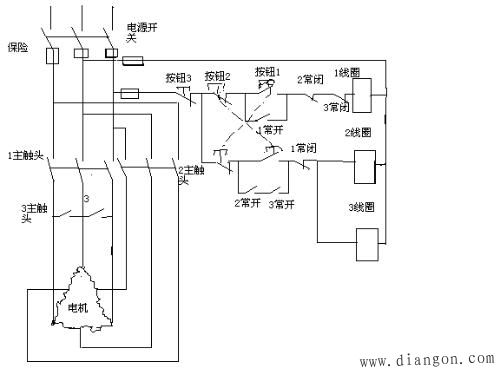

用按钮和接触器控制双速电动机：先合上电源开关按下低速起动按钮a，接触器1线圈通电，联锁触头断开，自锁触头闭合，接触器1主触头闭合，电动机定子线圈三角形联结低速运转。如需换为高速运转,可按下高速起动按钮b，接触器1线圈断电，主触头断开、自锁触头断开，联锁触头闭合，同时接触器2和3线圈获电主触头闭合，使电动机定子线圈接成双星形并联，电动机高速运转。电动机高速运转是2和3两个接触器控制，把它们的常开辅助触头串联起来作为自锁，只有当两个接触器都闭合时，才允许工作。
