PLD电路连接方式
时间：2023-03-13作者：佚名
|

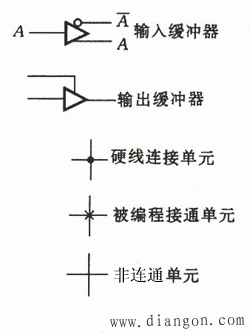

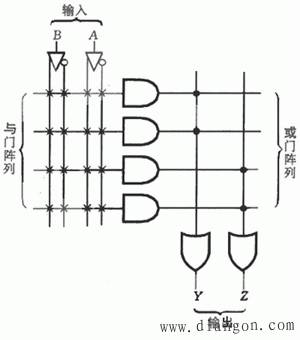

PLD电路由与非门和或阵列两种基本的门阵列组成。图1(a)是一个基本的PLD结构图。从图中可以看出，门阵列交叉点上的连接方式共有三种情况： （1）硬线连接：硬线连接是固定连接，不可以编程改变。 （2）可编程“接通”单元：它依靠用户编程来实现“接通或断开”连接。 （3）非连通单元，处于断开状态的单元。 硬线连接单元、可编程接通单元和非连通单元的图形符号如图1(b)所示。
| ||||
