稳态参数的测定

　　1．X_q（X_d不饱和）用转差法测量

　　试验时：

　　（1）转子线组开路

　　（2）转子转速接近同步速

　　（3）电枢绕组外加三相对称低电压U=（0．02～0．15）UN

　　（4）检查定子旋转磁场是否和转子转向一致

　　如果一致，则指针为摆动，否则指针为抖动，则需对换任两根接线。

　　2．测量原理

　　由于I_f=0,则E₀=0，

　　同步电机由原动机带动，转速接近于同步转速，转子激磁绕组开路（不加激磁），在定子端子上外施—对称三相电压。为了避免转子被牵入同步，外施电压约为额定电压的1/4左右，且使其相序能保证电枢旋转磁场的转向与转子的转向—致。

　　调节原动机转速，使约有1％—2％的转差。此时，定子旋转磁场的轴线交替地与转子直轴和交轴重合。

　　当定子旋转磁场与转子直轴重合时，定子的电抗为Xd，此时电抗最大，定子电流最小，线路压降最小，端电压为最大。

　　当定子旋转磁场与转子交轴重合时，定子的电抗为Xq，此时电抗最小，定子电流最大，线路压降最大，端电压为最小。

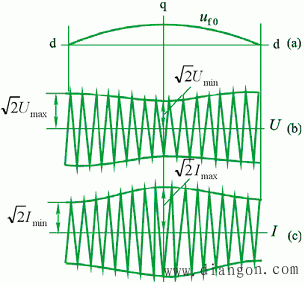

图1 转差法试验时定子电压和电流的波形

　　X_d,X_q为不饱和值：

　　（1）外施电压低，定子电枢磁场较小

　　（2）无激磁电流，没有转子励磁磁场

　　应用：

　　正常运行时，电机磁路饱和，d轴气隙小而磁导大，磁路饱和而使x_d减小，分析时应用x_d饱和值；短路时，由于电枢反应的去磁作用，使电机磁路处于不饱和状态，xd用不饱和值。

　　q轴：磁路气隙较长，磁导小，磁路不饱和，x_q取不饱和值。
