同步RS触发器的脉冲特性

输入信号宽度：若同步RS触发器全部用与非门构成，如图1所示。为了保证由门G₁和门G₂组成的基本RS触发器可靠翻转，则要求它的输入信号S_D和R_D的宽度必须大于2t_pd。而这里S_D=S•CP，R_D=R•CP。 故要求S(或R)和CP同时为高电平的时间应满足t_W(S•CP)≥2t_pd。 传输延迟时间：从S和CP（或R和CP）同时变为高电平开始，到输出端新状态稳定地建立为止，所经过的时间为同步RS触发器的传输延迟时间。由图1和图2的电路图和波形图可知： t_PLH=2tpd t_PHL=3t_pd

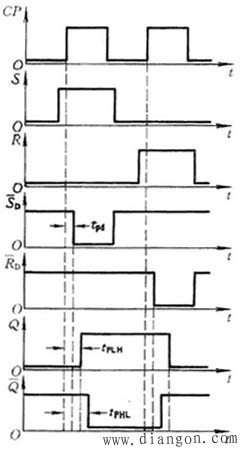

图2 同步RS触发器的动态波形

综上所述，对同步RS触发器归纳为以下几点：
