电动机磁极对数的产生与变化

笼型异步电动机改变磁极对数方法：第一种是改变定子绕组的连接，即改变定子绕组中电流流动的方向，形成不同的磁极对数；第二种是在定子绕组上设置具有不同磁极对数的两套互相独立的绕组。当一台电动机需要较多级数的速度输出时，也可两种方法同时采用。

多速电动机的定子绕组由两个线圈连接而成，线圈之间有导线引出，如图1所示。

常见的定子绕组接线有两种，一是由单星形改为双星形，即将b图连接方式换成c图连接方式，另一是由三角星改为双星形，即由a图连接c图连接。当每相定子绕组的两个线圈串联后接入三相电源，电流流动方向及电流分布如图1（d）所示，形成四极低速运行。每相定子绕组的两个线圈并联时，由中间导线端子接入三相电源，其它两端汇集一点构成双星形连接，电流流动方向及电流分布如图1（e）所示，此时形成二极高速运行。两种接线方法变换使磁极对数减少一半，其转速增加一倍。单星形-双星形切换适用于拖动恒转矩性质的负载；三角形-双星形切换适用于拖动恒功率性质的负载。

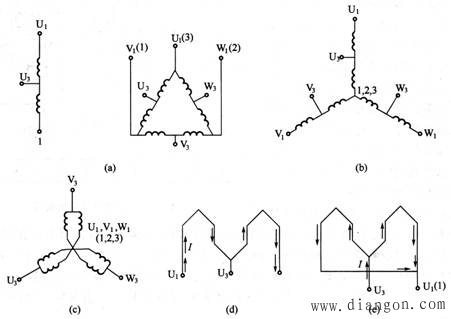

图1 双速电动机定子绕组接线

（a）三角形 （b）星形 （c）双星形 （d）四极接线电流图 （e）二极接线电流图
