三相异步电动机的结构

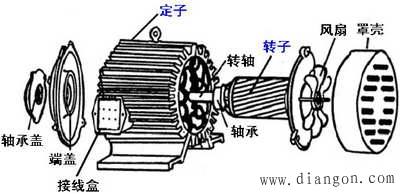

图1 三相异步电动机的分解图

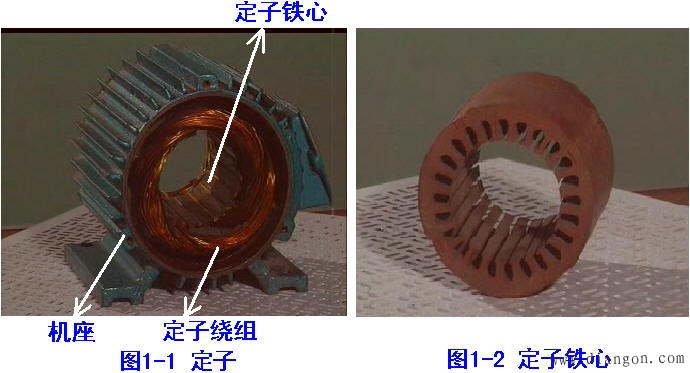

一、定子（静止部分）

1.定子铁心: 定子铁心的作用是作为电机磁路的一部分，并在其上放置定子绕组。

2.定子绕组:定子绕组的是电动机的电路部分，通入三相交流电，产生旋转磁场。

主要绝缘项目有以下三种：
（1）对地绝缘

（2）相间绝缘

（3）匝间绝缘

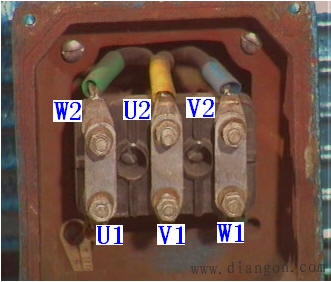

接线盒(△接法)

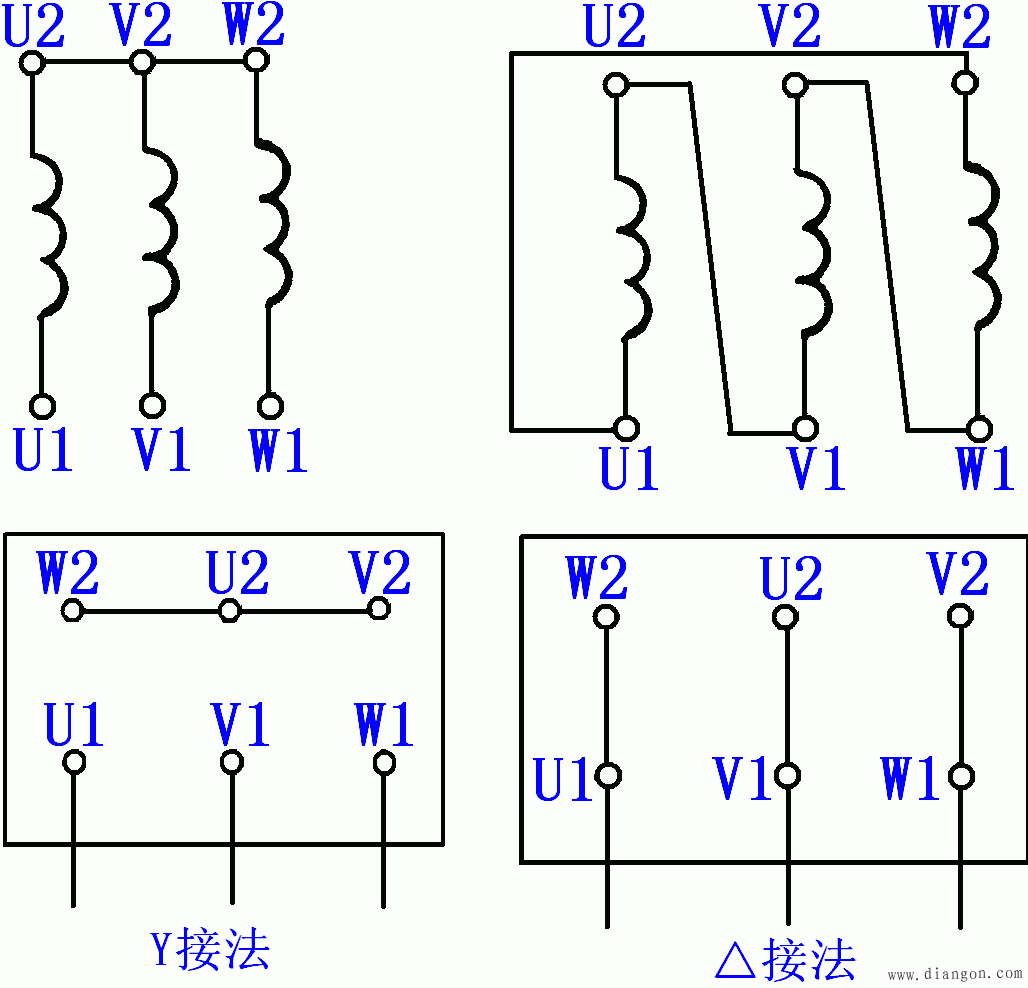

定子三相绕组的接线方式
（1）星形接法(Y接)

（2）三角形接法(△接)

3.机座

二、转子（旋转部分）

转子是电动机的旋转部分，包括转子铁心、转子绕组和转轴等部件。

1.转子铁心

作用:电机磁路的一部分，并放置转子绕组。一般用0.5毫米厚的硅钢片冲制、叠压而成，硅钢片外圆冲有均匀分布的孔，用来安置转子绕组。

2.转子绕组

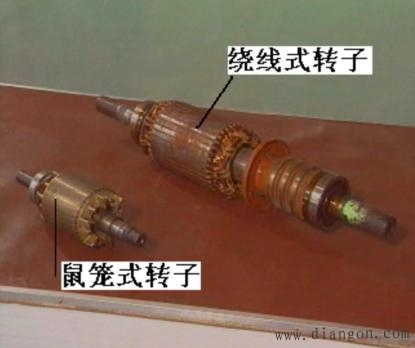

作用是切割定子旋转磁场产生感应电动势及电流，并形成电磁转矩而使电动机旋转。根据构造的不同分为鼠笼式转子和绕线式转子。如图5所示。

图5转子绕组

（1）鼠笼式转子：若去掉转子铁心，整个绕组的外形像一个鼠笼，故称笼型绕组。小型笼型电动机采用铸铝转子绕组，对于100KW以上的电动机采用铜条和铜端环焊接而成。如图6所示。

图6笼型转子

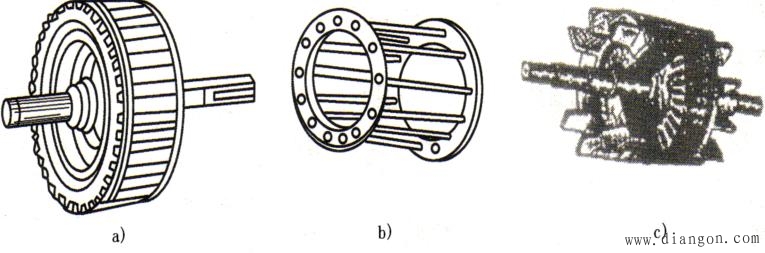

a）笼型绕组 b) 转子外形 c) 铸铝笼型转子

2）绕线式转子：绕线转子绕组与定子绕组相似，也是一个对称的三相绕组，一般接成星形，三个出线头接到转轴的三个集电环（滑环）上，再通过电刷与外电路联接，如图7所示。

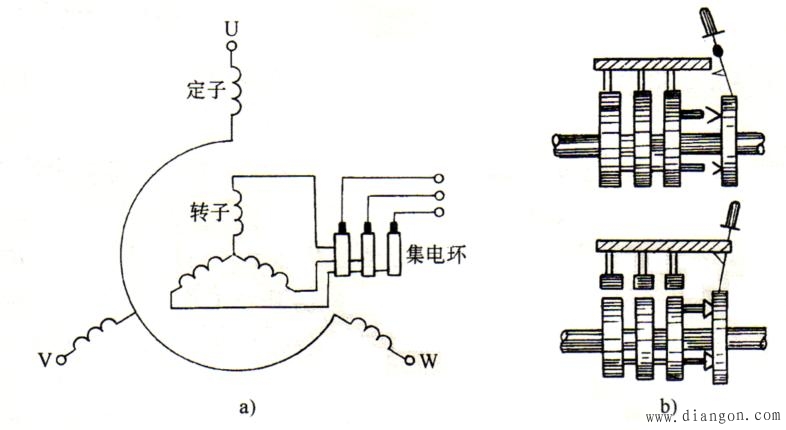

图7绕线式转子异步电动机的转子接线示意图

a）接线图 b)提刷装置

3. 转轴

用以传递转矩及支撑转子的重量，一般由中碳钢或合金钢制成。
三、其它附件

端盖、轴承、轴承端盖、风扇

四、铭牌

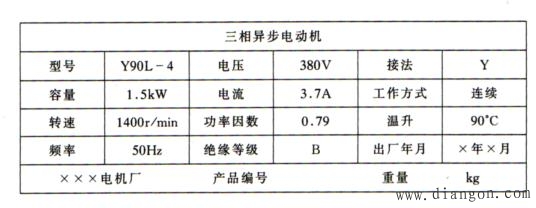

图8 三相异步电动机铭牌

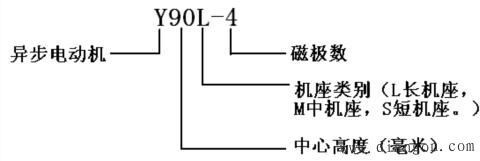

1.型号Y90L—4

2.额定功率PN 指电动机在额定运行状态下运行时电动机轴上输出的机械功率，单位为KW。

式中，UN1、IN1、ηN、cosφN分别为电动机额定的线电压、线电流、效率、功率因数。

3.额定电压UN1 指电动机在额定运行状态下运行时定子绕组所加的线电压，单位为V或KV。

4.额定电流IN1 指电动机加额定电压、输出额定功率时，流入定子绕组中的线电流，单位为A。

5.额定转速nN 指电动机在额定运行状态下运行时转子的转速，单位为r/min。

6.额定频率fN 我国规定工频为50HZ。

7.额定功率因数cosφN 指电动机在额定运行状态下运行时定子边的功率因数。

8.接法 指电动机定子三相绕组与交流电源的联接方法。
