热继电器的结构及选用原则

电动机在实际运行中，常会遇到过载情况，但只要过载不严重、时间短，绕组不超过允许的温升，这种过载是允许的。但如果过载情况严重、时间长，则会加速电动机绝缘的老化，缩短电动机的使用年限，甚至烧毁电动机，因此必须对电动机进行过载保护。
1、继电器结构与工作原理
　　继电器的结构和工作原理与接触器相似，也是由电磁机构和触点系统组成的，但继电器没有主触点，其触点不能用来接通和分断负载电路，而均接于控制电路，且电流一般小于５Ａ，故不必设灭弧装置。

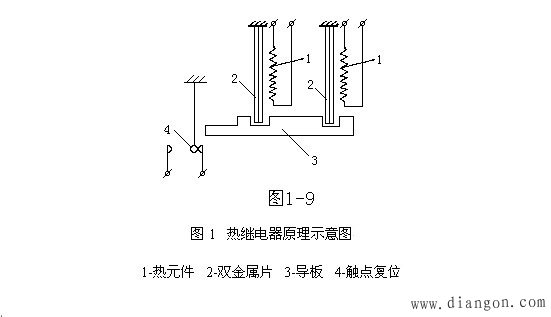

　　热继电器主要由热元件、双金属片和触点组成，如图1所示，热元件由发热电阻丝做成。双金属片由两种热膨胀系数不同的金属辗压而成，当双金属片受热时，会出现弯曲变形。使用时，把热元件串接于电动机的主电路中，而常闭触点串接于电动机的控制电路中。
　　当电动机正常运行时，热元件产生的热量虽能使双金属片弯曲，但还不足以使热继电器的触点动作。当电动机过载时，双金属片弯曲位移增大，推动导板使常闭触点断开，从而切断电动机控制电路以起保护作用。热继电器动作后一般不能自动复位，要等双金属片冷却后按下复位按钮复位。热继电器动作电流的调节可以借助旋转凸轮于不同位置来实现。

2、继电器的作用
　　继电器主要用于进行电路的逻辑控制，它根据输入量（如电压或电流），利用电磁原理，通过电磁机构使衔铁产生吸合动作，从而带动触点动作，实现触点状态的改变，使电路完成接通或分断控制。
3、常用热继电器
　　继电器应用广泛，种类繁多，下面仅介绍常用的几种。
(1) 热继电器的作用
　　在电力拖动控制系统中，热继电器是对电动机在长时间连续运行过程中过载及断相起保护作用的电器。
(2) 热继电器的结构组成

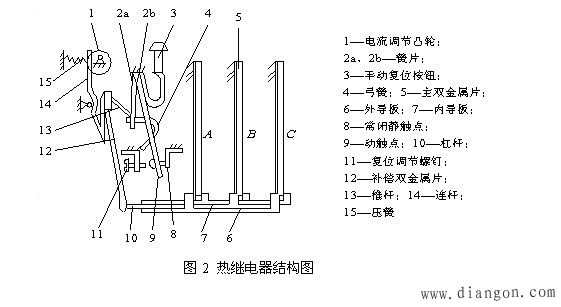

　　热继电器由双金属片、热元件、动作机构、触头系统、整定调整装置和手动复位装置组成，如图所示。
