变压器的参数测定和标幺值

• 等效电路中的各种R₁、R₂、X_1σ、X_2σ、R_m、X_m、k 等，对变压器运行性能有重大影响。
• 这些参数通常通过空载试验和稳态短路试验来求得。

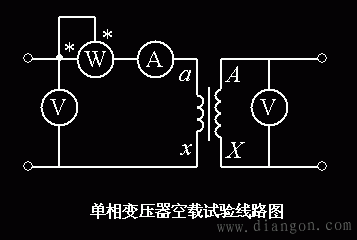

一.变压器空载试验（求取R_m,X_m,I₀,p_Fe ,k）

• 一次侧加额定电压U_N，二次侧开路, 读出U₁、U₂₀、I₀、p₀
• I₀/很小，由I₀在绕组中引起的铜耗忽略不计，p₀全部为铁耗
  p₀=p_Fe=R_mI₀² Z_m=U₁/I₀
  R_m=p₀/I₀² X_m=sqrt(Z_m²-R_m²) k=U₁/U₂₀
• Z_m与饱和程度有关，应取额定电压时的数据。
• 空载试验也可以在二次侧做，但应注意折算到一次侧，即结果要乘以k²。
