电子闪光灯的电路原理图分析

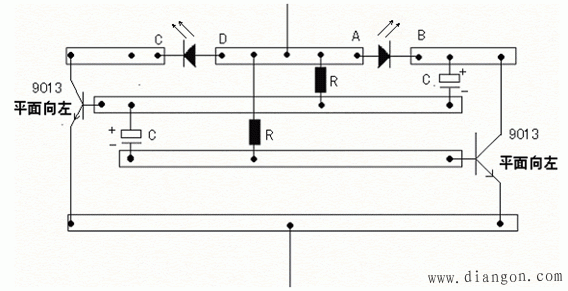

电子闪光灯电路原理图

接线图

　　注：
1、电容C取220μF，电阻R取30KΩ
2、电容C取220μF，电阻R取30KΩ
3、电容C的范围：10μF-220μF，R的范围1.5 KΩ-100 KΩ
4、AB间的发光二极管可用330-1间的电阻线，CD间可并联更多的发光二极管
　　实验现象：发光二极管交替发光
　　工作原理：当电路通电流时，发光二极管发光，电流经电阻至电解电容，对电解电容进行充电，当充电完毕后，电容放电，三极管此时充当开关，处于截止状态，发光二极管不发光，依次交替进行 。
