耦合电感的并联电路
时间：2023-03-13作者：佚名
|

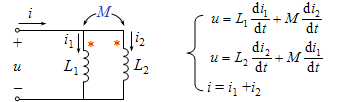

1.同侧并联：并联且同名端连接在同一个节点上。
解得u、i的关系：

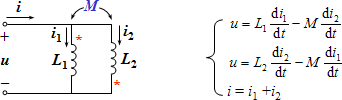

如全耦合：L1L2=M2 当 L1≠L2 ，Leq=0 (物理意义不明确) L1=L2 ， Leq=L (相当于导线加粗，电感不变) 2.异侧并联：并联且非同名端连接在同一个节点上。
解得u、i的关系：
|
故
互感小于两元件自感的几何平均值。
