十字路口交通信号灯plc控制系统设计图解

一、控制要求

十字路口交通信号灯的控制要求如下：

（1）南北向较繁忙，过往车辆较多，故取南北向红灯亮的时间为30　s。

（2）东西向较轻闲，过往车辆较少，故取东西向红灯亮的时间为60　s。

（3）在东西向红灯亮的同时，南北向的绿灯也亮，并维持55　s；到55　s时，南北向的绿灯闪亮3　s后熄灭。

（4）在南北向绿灯熄灭后，南北向黄灯亮，并维持2s。2　s后南北向黄灯熄灭，东西向红灯也熄灭。

（5）在东西向红灯熄灭的同时，东西向的绿灯亮，南北向的红灯也亮。

（6）在南北向红灯亮25　s后，东西向绿灯闪亮3　s后熄灭。

（7）在东西向绿灯熄灭后，东西向黄灯亮，维持2　s后熄灭。

（8）在东西向黄灯熄灭后，东西向红灯亮，南北向绿灯也亮，进入下一个循环。交通灯的控制时序图见图1。

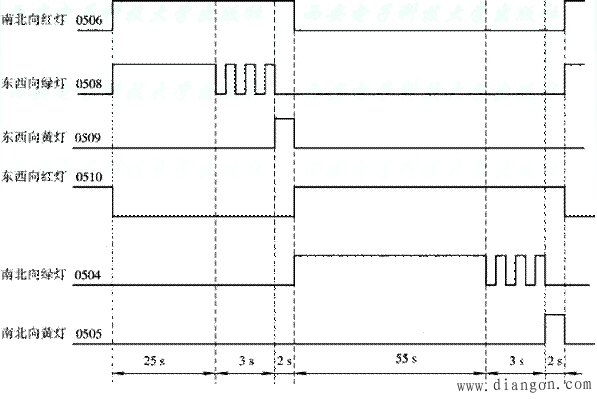

图1　交通灯的控制时序图

二、I/O通道分配

本例中没设外部输入，只要plc一通电，信号灯即开始循环工作。由于定时器较多，为避免混乱，其通道分配也一并列出。I/O通道分配如表1所示。

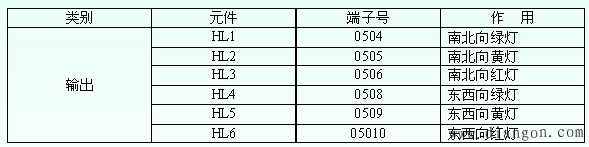

表1　I/O通道分配

　　定时器通道分配如表2所示。

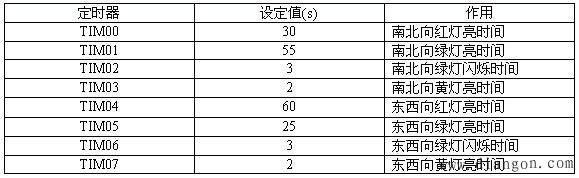

表2　定时器通道分配

　　三、I/O接线图

图2　交通灯的I/O接线图

四、梯形图程序设计

交通灯的梯形图如图3所示。

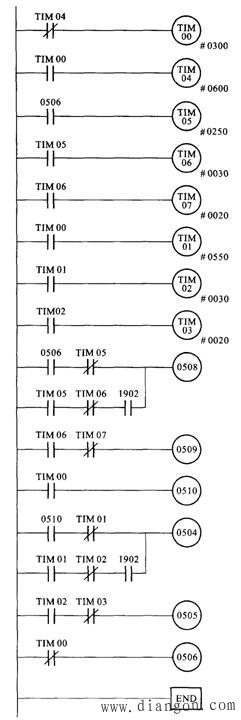

图3　交通灯的梯形图
