漏电断路器的安装和使用注意事项

1.安装前应检查漏电断路器的外壳、手柄、接线端子等有否损坏，并核实铭牌上的技术数据是否和被保护设备相一致。
2.漏电断路器必须按规定安装，1、3、5表示电源端，2、4、6、表示负载端，N表示中性极；安装三极漏电断路器必须接好电源端的相线1和相线5，安装四极漏电断路器必须接好电源端的中性线N和相线5。
3.漏电断路器在出厂时，操作手柄处于自由脱扣位置（中间位置），如要“分”闸或“合”闸，应先将操作手柄扳至“分”的位置，使操作机构“再扣”后，才能进行“分”闸或“合”闸操作。
4.漏电断路器的漏电动作电流和分断时间可由用户自由整定，用户可将拨码拨至需要的位置，但必须将拨码拨到尽头；断路器的过载保护、短路保护、欠电压脱扣器，分励脱扣器在出厂时均以按技术要求调整好，并在在品器节处用红漆涂封，用户不应再调整。
5.断路器应定期维护，一般6个月至一年维护一次（维护须专业人员进行）。维护时应首先切断电源，然后清除断路器内部的尘埃和灭弧室内的金属微粒；应检查转动部分是否灵活，并适当加一些润滑油，进出线端螺钉应重新紧固。每一个月应进行一次剩余动作试验，试验方法：当断路器处于通电状态下，按动试验按钮，使断路器动作。断路器脱扣为合格。若按下“试验按钮”断路器不能分断，则表示漏电保护功能已失，应拆下送制造厂修理。
6.断路器自动跳闸后，必须查明原因，排除故障后方可送电。

漏电断路器的安装注意事项
1.漏电断路器在人身安全保护、设备保护、防止电气火灾等方面取得了显著成效，但由于正确安装和使用知识远远没有普及、致使因安装不当或接线错误不能正常投运，使漏电断路器发生误动或拒动。何为误动和拒动？在线路没有发生漏电故障时，漏电断路器动作，称为误动。反之，当线路发生漏电故障时，漏电断路器应动作而不动作的现象，称为拒动。误动的主要原因及解决方法：
a.漏电断路器使用不当造成误动：

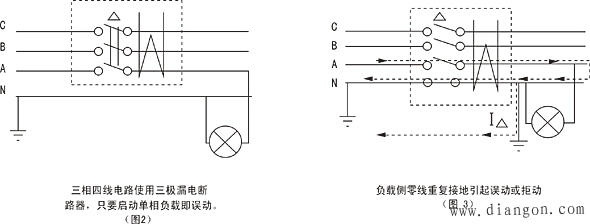

三极漏电断路器不能用于三相四线电路中，由于零序中的正常工作电流不经过零序电流互感器，只要一启动单相负载，漏电断路器就会动 作（见图2）。解决的方法是：三相四线电路必须使用四极漏电断路器。
b.负载侧零线接地引起的误动：
漏电断路器的负载侧的零线接地（见图3），会使用正常工作电流经接地点分流入地，造成漏电断路器误动作。正确方法是：负载侧零线不
能接地，设备安全保护用接零线要接到电源侧的零线上。

c.导线对地电容电流引起的误动：
漏电断路器负载侧的导线较长，有的是紧贴地而铺设，存在着较大的对地电容，这样就存在着较大的对地电容电流，有可能引起断路器误动。解决的办法是：漏电断路器尽可能靠近负载安装，或者选用漏电动作电流稍大规格的断路器。 必须特别注意，当人体同时触及负载的二条线时，由于人体实际成为负载，断路器不能提供安全保护。 还有其它原因引起误动和拒动等故障，此时，用户应仔细检查，或请有经验电工安装，也可来电来函询问。拒动的主要原因是接线不当所致，把三极断路器用于单相电路中，将设备的接地线作为一相接入漏电断路器中，或没有接好电源端的电
源。另外，如果负载侧的零线接地（见图3）在某些条件下，如发生漏电故障，使漏电流一部分经零线接地点分流，综合结果使电流差值变小，如果此值小于断路器的额定漏电动作值，则会导致拒动。解决办法是：纠正接线错误。
