共射组态基本放大电路的组成

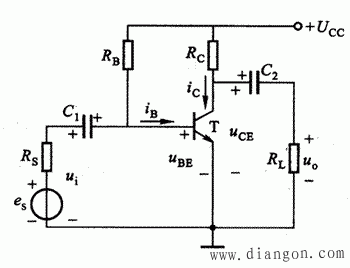

图1共射组态交流基本放大电路

　　共射组态基本放大电路如图1所示。利用放大器件工作在放大区时所具有的电流（或电压）控制特性，可以实现放大作用。因此，放大器件是放大电路中必不可少的器件。为了保证器件工作在放大区，必须通过直流电源给器件提供适当的偏置电压或电流，这就需要有提供偏置的电路和电源；

　　为了确保信号能有效地输入和输出，还必须设置合理的输入电路和输出电路。
　　可见，放大电路应由放大器件、直流电源和偏置电路、输入电路和输出电路几部分组成。
