变压器式传感器工作原理
时间：2023-03-13作者：佚名
|

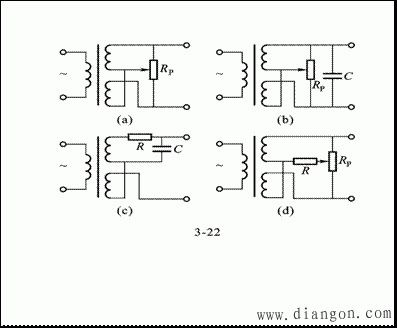

1、工作原理 变压器式传感器是将非电量转换为线圈间互感M的一种磁电机构，很象变压器的工作原理，因此常称变压器式传感器。这种传感器多采用差动形式。 2、差动变压器式传感器的测量电路 差分变压器随衔铁的位移输出一个调幅波，因而用电压表来测量存在下述问题：①总有零位电压输出，因而零位附近的小位移量困难。②交流电压表无法判别衔铁移动方向，为此常采用必要的测量电路来解决。 3、零点残余电压的补偿 与电感传感器相似，差分变压器也存在零点残余电压问题。零点残余电压的存在使得传感器的特性曲线不通过原点，并使实际特性不同于理想特性。 |
