中央复归能重复动作的事故信号启动回路

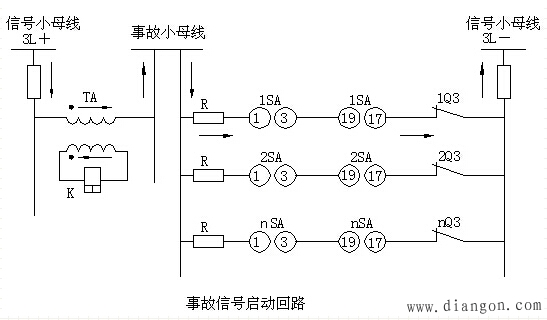

图中，3L＋、3L－为信号电源小母线，TA为脉冲变流器，K为执行元件脉冲继电器，SA为控制开关。对于图中的事故信号启动回路，当系统发生事故，断路器QF1跳闸时，接于事故小母线与3L－之间的不对应启动回路接通（即事故小母线经电阻R、1SA触点1－3、19－17、断路器辅助触点1Q3至3L－），在变流器TA的一次侧将流过一个持续的直流电流（矩形脉冲），而在TA的二次侧只有一次侧电流从初始值达到稳定值的瞬变过程中才有感应电势产生，对应二次侧电流是一个尖峰脉冲电流。此电流使执行元件的继电器K动作。K动作后再启动中央事故信号回路。当变流器TA中直流电流达稳定值后，二次绕组中的感应电势即消失。当这次事故音响已被解除，执行元件的继电器K已复归，而相应断路器和控制开关的不对应回路尚未复归，第二台断路器QF2又自动跳闸，第二条不对应回路（即事故小母线经电阻R、2SA触点1－3、19－17、断路器辅助触点2Q3至3L－）接通，在事故小母线与3L－之间又并联一支启动回路，从而使脉冲变流器TA的一次侧电流发生变化（每一并联支路均串有限流电阻R），二次侧感应脉冲电动势，使继电器K再次启动事故音响装置。所以该装置能重复动作。
