触发器的触发方式

　　触发方式是研究触发器翻转时刻与时钟脉冲间的关系，在各类触发器中，存在三种触发方式：电平触发方式、主从触发方式、边沿触发方式。
　　1．电平触发方式
　　电平触发方式分为二种：高电平触发方式（在时钟脉冲C=1期间翻转）；低电平触发方式（在时钟脉冲C=0期间翻转）。
　　电平触发方式结构简单、触发速度快。在时钟信号有效电平期间（C=1或C=0），触发器总是处于可翻转状态，输入信号的变化都会引起触发器状态的变化。在时钟信号无效电平期间，触发器状态保持不变。因此，在时钟信号有效电平宽度较宽时，触发器会连续不停地翻转。如果要求每来一个C脉冲触发器仅翻转一次的话，则对时钟脉冲的有效电平的宽度要求极为苛刻，所以实际中应用并不广泛。
　　前面介绍的可控RS触发器就属于高电平触发方式。
　　2．主从触发方式

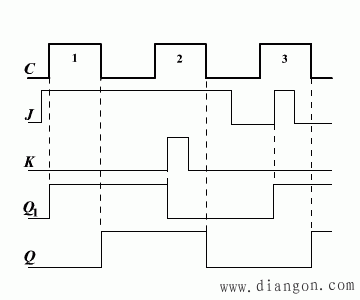

图1 主从型JK触发器的误翻转产生

　　主从型JK触发器、由主从型JK触发器转换的各种功能的触发器都属于这种触发方式。这种触发方式的工作特点是：克服了在C有效电平期间多次翻转现象，具有一次翻转特性。就是说，在C有效电平期间，主触发器接受了输入信号发生一次翻转后，主触发器状态就一直保持不变，也不再随输入信号J。K的变化而变化。一次翻转特性有利有弊：利在于克服了空翻现象；弊是带来了抗干扰能力差的问题。
前面已经较为详细地介绍了主从型JK触发器的原理。为说明其一次翻转特点，我们看这样的一个例子。
　　图1是主从型JK触发器可能的一种工作情况。

　　图中J。K在CP=1期间状态有变化（扰动），Q1、Q的波形分别是其主触发器、从触发器的输出端波形。从中可看出，在C下跳时，从触发器的状态跟随此时刻主触发器的状态。如果在C=1期间，主触发器发生一次翻转后，输入端JK又发生了变化，由于从触发器并未发生变化，故主触发器不会再发生变化，这就是一次翻转特性。因此，在时钟脉冲下降沿到达时，从触发器接受这一时刻主触发器的状态，若忽视了它主从触发方式，就有可能得出触发器状态翻转与其状态表不一致。为此，要求在C=1期间，输入信号JK不发生变化，这使得主从型JK触发器的使用受到限制。若将上述波形中J、K波形在C=1期间的变化看成是干扰，则主从型JK触发器不能抑制这一干扰，出现误翻转。

　　3．边沿触发方式
　　为了免除C=1期间输入信号不许扰动的限制，可采用边沿触发方式。其特点是：触发器只在时钟跳转时刻发生翻转，而在C=1或C=0期间，输入端的任何变化都不影响输出。比如前面介绍过的维持阻塞型的D触发器。除此以外，当然也有边沿触发的JK触发器。
　　如果翻转发生在上升沿就叫“前边沿触发或正边沿触发”。如果翻转发生在下降沿就叫“后边沿触发”或“负边沿触发”。
　　为区分主从和边沿触发两种方式，在状态表中常采用图2两种表示法。主从触发方式在功能表中一般用“”表示；边沿触发方式用“（正边沿）”“ （负边沿）”。

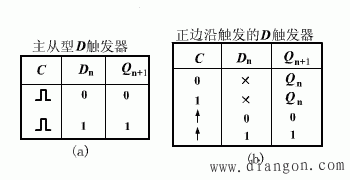

图2 D触发器状态表

　　表示。在应用触发器时，要特别注意触发形式，否则很容易造成整个数字系统工作不正常。由于边沿触发抗干扰能力强，且不存在空翻，所以应用较广泛。
